FLM 48-4

PDF
Anschlussbild FLM 48.png
Beschreibung

Beschreibung

FLM...

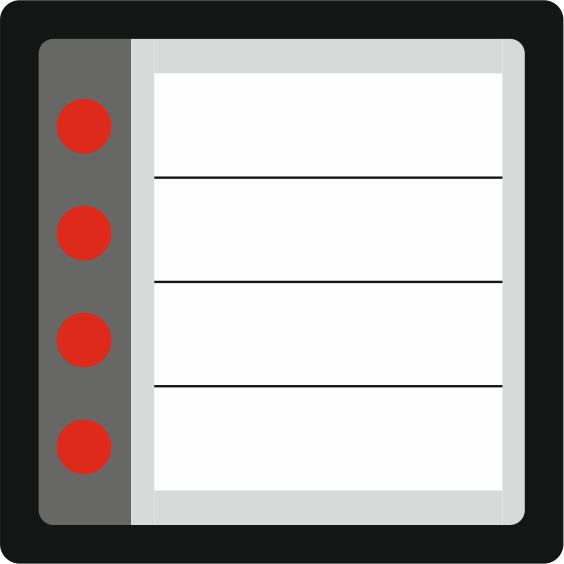

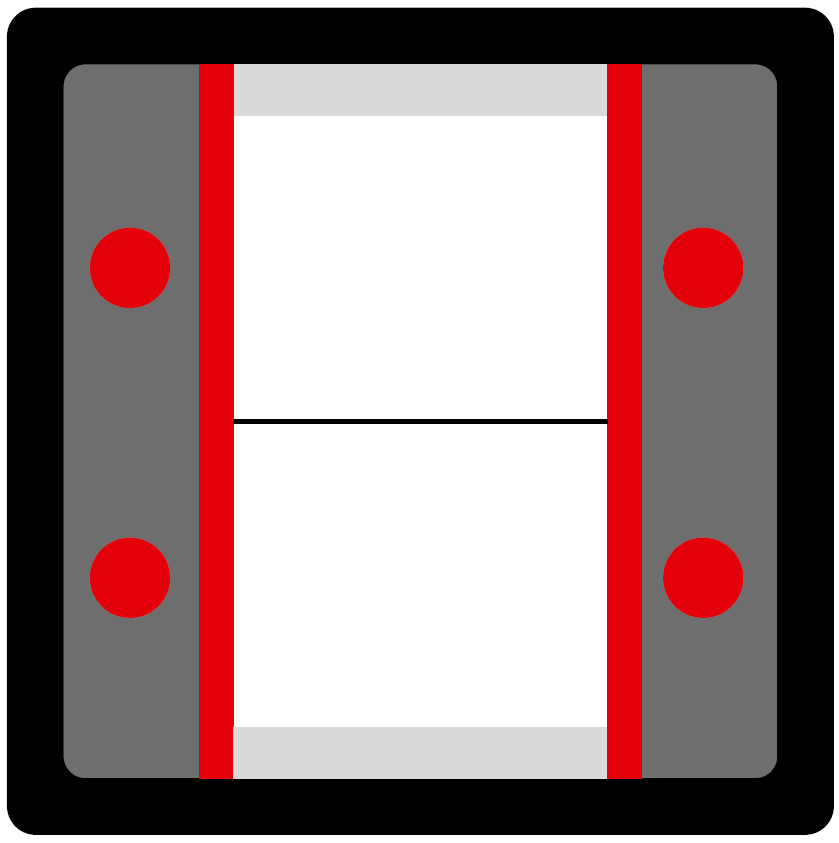

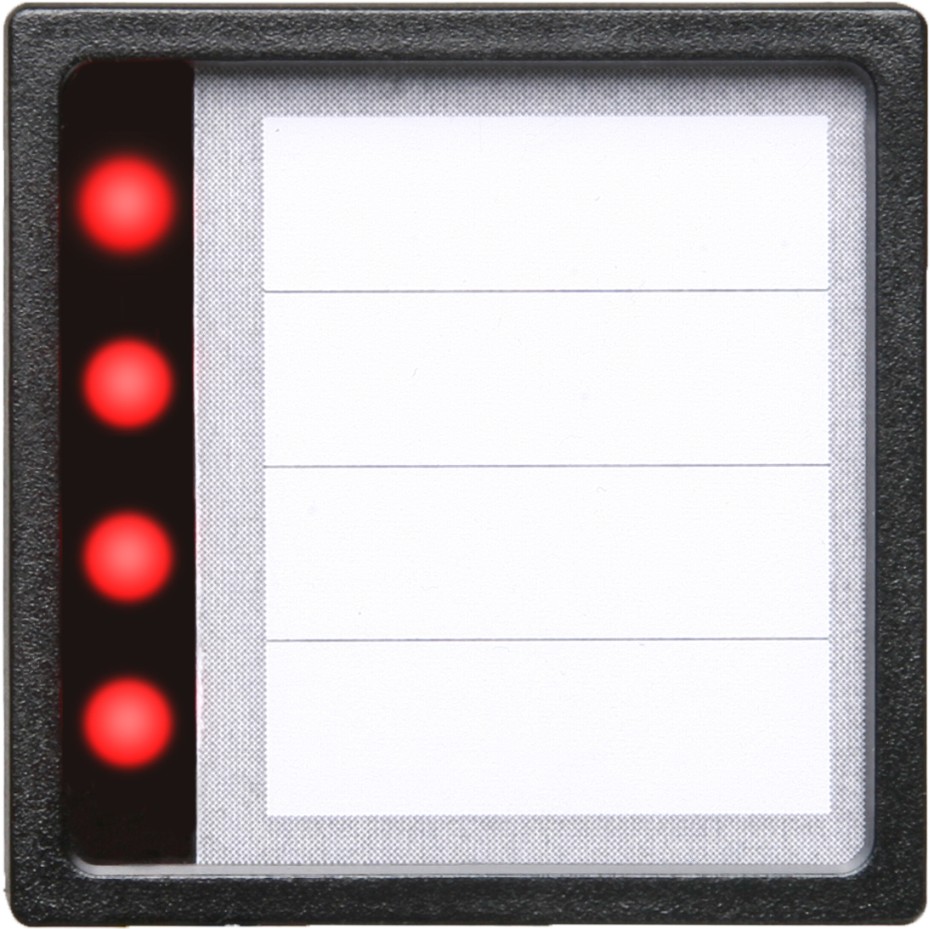

Meldetableau für optische Meldung. Die jeweilige LED zeigt direkt den Zustand des Eingangssignales an.
Das Gerät verfügt über einen Sammelmeldeausgang und einen Lampenprüfeingang.
Die Beschriftungsschilder können am PC individuell erstellt werden.

Technische Daten

Typ FLM
Standardhilfsspannung Keine
Signalspannung 24V AC/DC 230V AC
Eingangsstrom (pro Kanal) ca. 5mA ca. 2mA
Belastbarkeit "SM" 1A*)
LED-Größe 5 mm

Klemmenbeschreibung

Eingang "1-8"

Signaleingänge, Anzahl abhängig vom Typ

Eingang "N" gemeinsame Masseklemme
Eingang "LP" Lampenprüfeingang
Ausgang "SM" potentialgebundener Sammelmeldeausgang*)

*) Bitte Beachten Sie:

Sammelmeldeausgang "SM":
Der benötigte Ausgangsstrom muss von den aktiven Signaleingängen zur Verfügung gestellt werden. Bei Wechselspannungssignalen wird nur die positive Halbwelle ausgegeben. Induktive Verbraucher, wie Hilfsschütze, sind mit geeigneten RC-Kombinationen zur Vermeidung von Überspannungen zu beschalten.

Bestellbeispiel

FLM 48-4.1  für 24V AC/DC

Download

de-Liste-K3-LED-Meldetableaus.pdf (ab Seite 11)
