LMST 144-18.1 3mm 24V AC/DC

Meldetableau LMST 144-18.1 3mm 24V AC/DC
Dimensionen LMST 144-18.1 3mm 24V AC/DC
Klemmen LMST 144-18.1 3mm 24V AC/DC

Beschreibung

LMST Meldetableau für optische Meldung. Die jeweilige LED zeigt direkt den Zustand des Eingangssignales an. Das Gerät verfügt über einen Sammelmelde-Ausgang und einen Lampenprüfeingang. Zusätzliche potentialfreie Anschlussmöglichkeit für optische und akustische Melder durch prüf- und quittierbaren Relaissatz, der nur bei der ersten eintreffenden Meldung anspricht. Eine Lampenprüftaste und eine Hupenquittiertaste sind integriert. Der Anschluss mehrerer Meldetableaus für optische Anzeige (LMT) an ein Meldetableau mit Relaissatz (LMST) über die Terminaln "SM" und "PR" ist nur bei Potentialgleichheit möglich.
Modell LMST 144-18.1 3mm 24V AC/DC
Artikelnummer 913011812
Gehäusegröße 144
Anzahl Meldungen 18

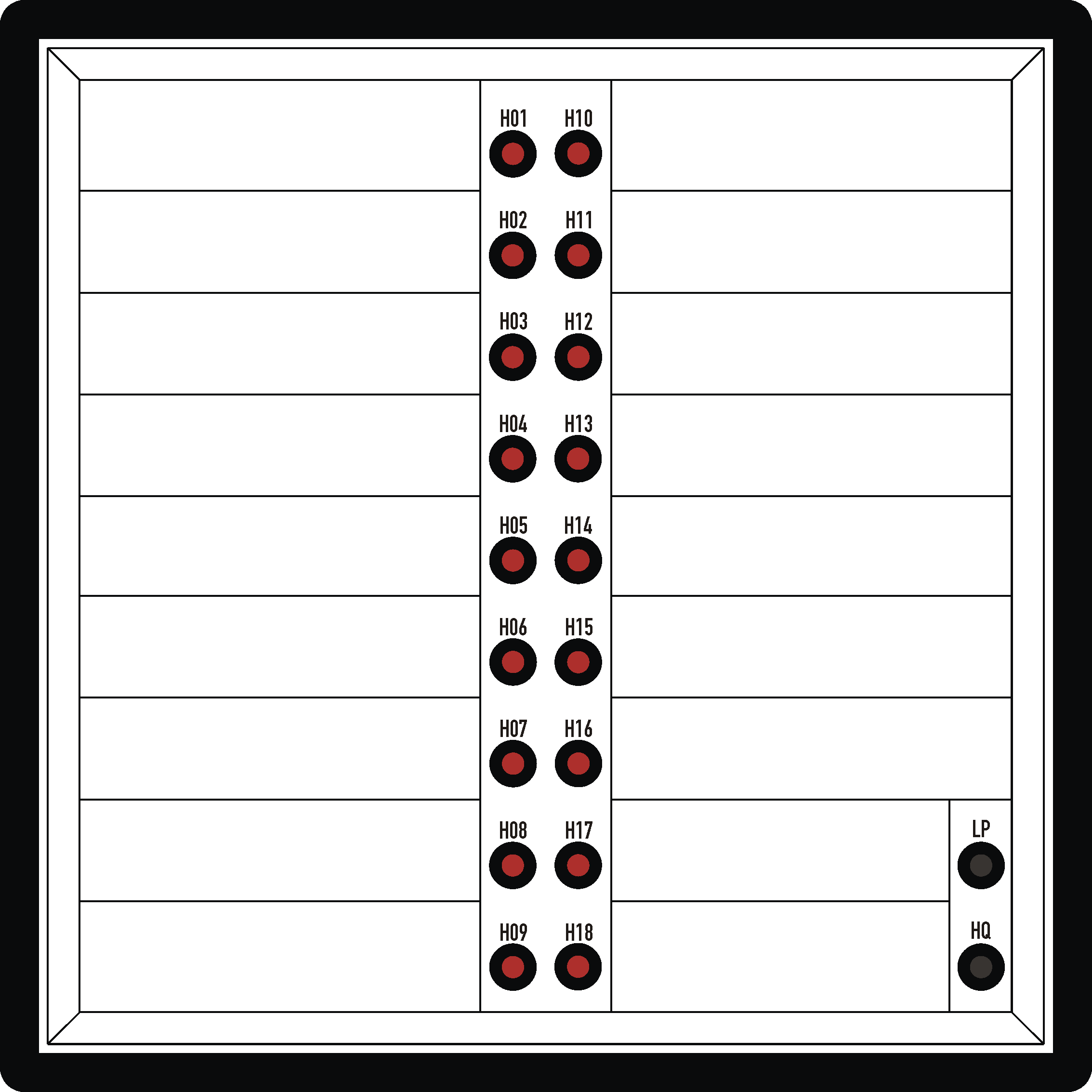

Layout 1
Front Resopalscheibe
Betriebsmeldungen nein
Profibus nein

Technische Daten

Typ
LMST
Standardhilfsspannung
24V AC/DC
Leistungsaufnahme
1VA bzw. W
Spannung
24V AC/DC
Eingangsstrom pro Kanal
max. 55mA
Belastbarkeit "SM"
0,1A
LED-Größe
3mm

Klemmenbeschreibung

Eingang "1-X"
Signaleingänge
Eingang "N"
gemeinsame Masseklemme
Eingang "LP"
Lampenprüfeingang
Ausgang "SM"
potentialgebundener Sammelmeldeausgang*)
Eingang "L"
Hilfsspannungseingang
Eingang "Qu"
Hupenausgang quittieren
Eingang "Pr"
Relaissatz prüfen
Eingang "P"
gemeinsamer Anschluss für Lampe und Hupe
Eingang "Hu"
potentialfreier Schließerausgang, Hupe
Eingang "La"
potentialfreier Schließerausgang, Lampe
