(F)LMIL 96-16

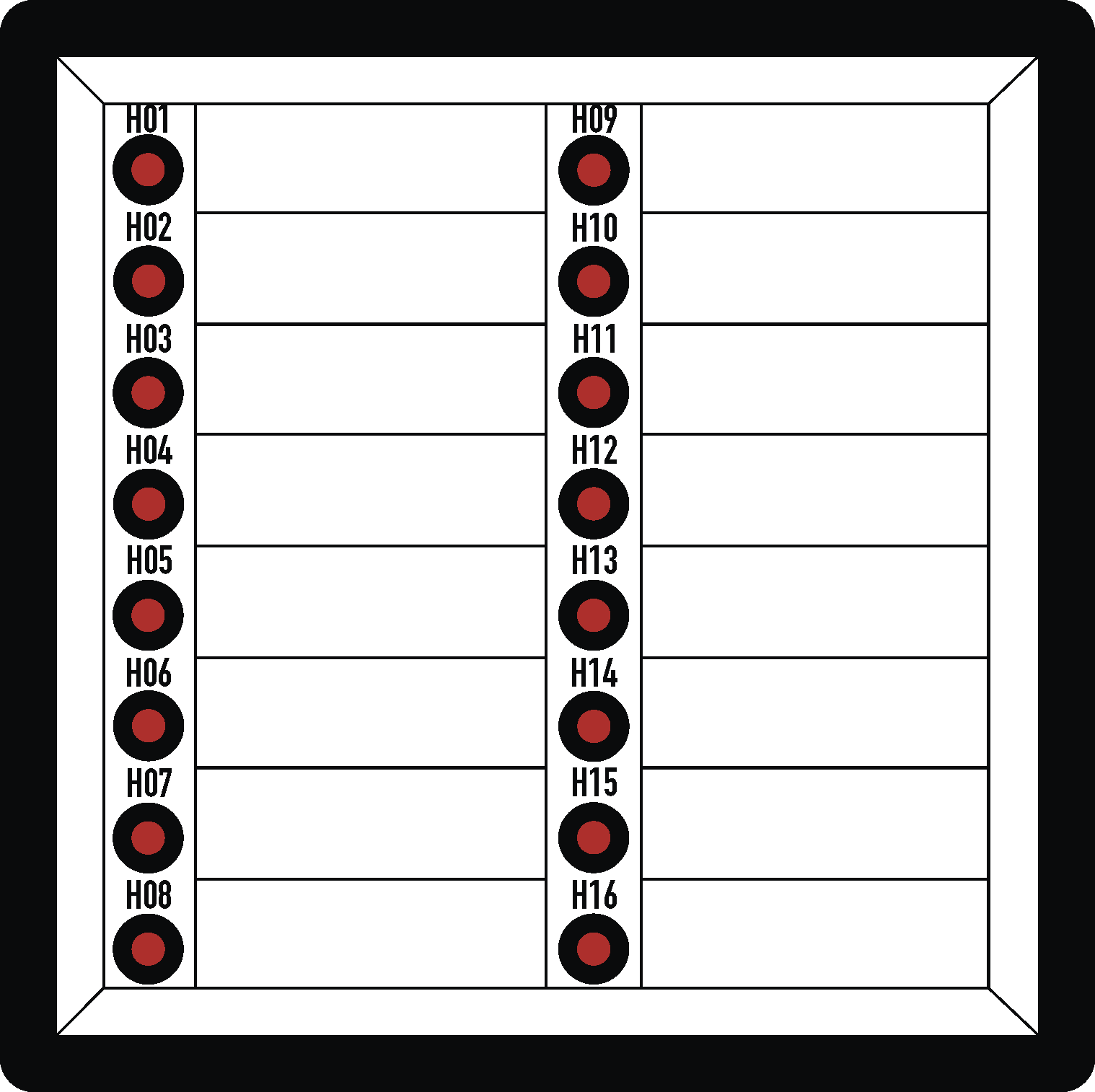

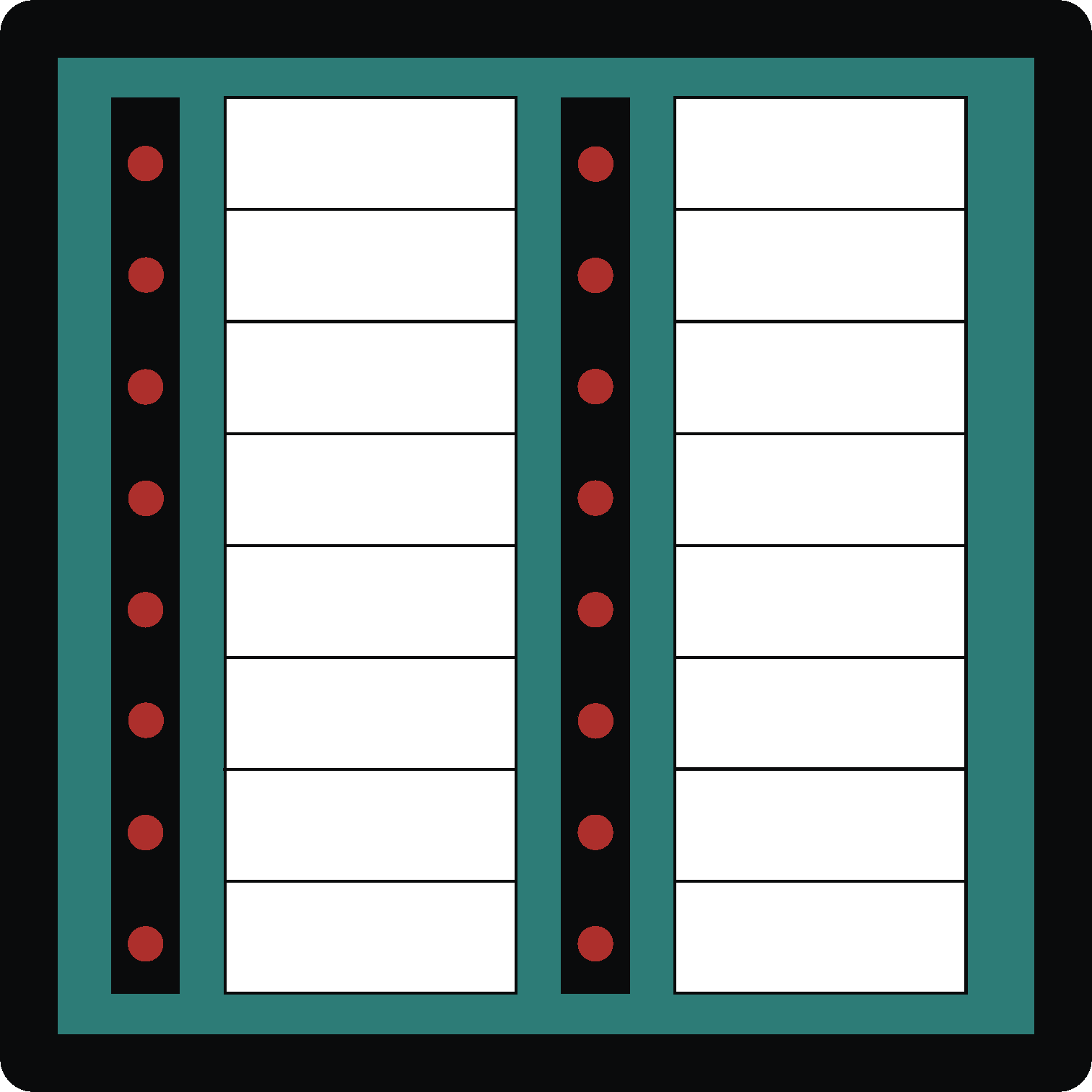

Beschreibung
Das Gerät (F)LMIL ist ein microprozessorgesteuertes Meldetableau mit 16 optischen Betriebs- und Störmeldungen. Die LED-Bestückung erfolgt als Standard in Rot. Optional sind auch die Farben Grün, Blau, Orange, Gelb und Weiß erhältlich. Über die von der Front zugänglichen DIP-Schalter können verschiedene Betriebsarten eingestellt werden, siehe unten. In der Ausführung FLMIL erfolgt die Beschriftung mit in Folientaschen einschiebbaren Papierstreifen. Die Relaisausgänge dienen dem Anschluss einer Sammelmeldeleuchte und einer Hupe. Alle Geräte besitzen Eingänge für den Anschluss externer Bedientasten mit den Funktionen Lampenprüfen, Meldung quittieren und Hupe quittieren. Optional sind integrierte Bedientasten erhältlich.
Der eingebaute Microprozessor erlaubt eine flexible Anpassung an Sonderwünsche.
Über DIP-Schalter einstellbare Funktionen:
- Arbeitsstrom-/ Ruhestromprinzip umschaltbar
- Speicher Ein/ Aus
- Erstwert-/ Neuwertmeldung
- Kombinierte Betriebs-/ Störmeldeanzeige
Technische Daten
| Typ | LMIL | FLMIL | ||
| Standardhilfsspannung | 24V AC/DC oder 230V AC | 24V AC/DC oder 230V AC | ||
| Signalspannung | 24V AC/DC | 230V AC | 24V AC/DC | 230V AC |
| Leistungsaufnahme | 5VA/Watt | 5VA | 5VA/Watt | 5VA |
| Eingangsstrom (pro Kanal) | ca. 5mA | ca. 2mA | ca. 5mA | ca. 2mA |
| Relaisausgänge | je 1 Wechsler, max. 250V/5A | je 1 Wechsler, max. 250V/5A | ||
| LED-Größe | 3 mm / 5 mm | 5 mm | ||
Klemmenbeschreibung
|
E1-E16 |
Signaleingang, L/+ |
| GND E1-E8, E9-E16 | Bezugspotential Signaleingang, N/- |
| L, N, PE | Hilfsspannungseingang |
| T-GND | Bezugspotential für Taster |
| LP, LQ, HQ | Eingang für externe Bedientaster |
| 11 / 12 / 14 | Sammelmeldung (Lampe) |
| 21 / 22 / 24 | Neuwertmeldung (Hupe) |
Bestellbeispiel
FLMI 96-16.2 5 mm für 24V AC/DC
Optionen:

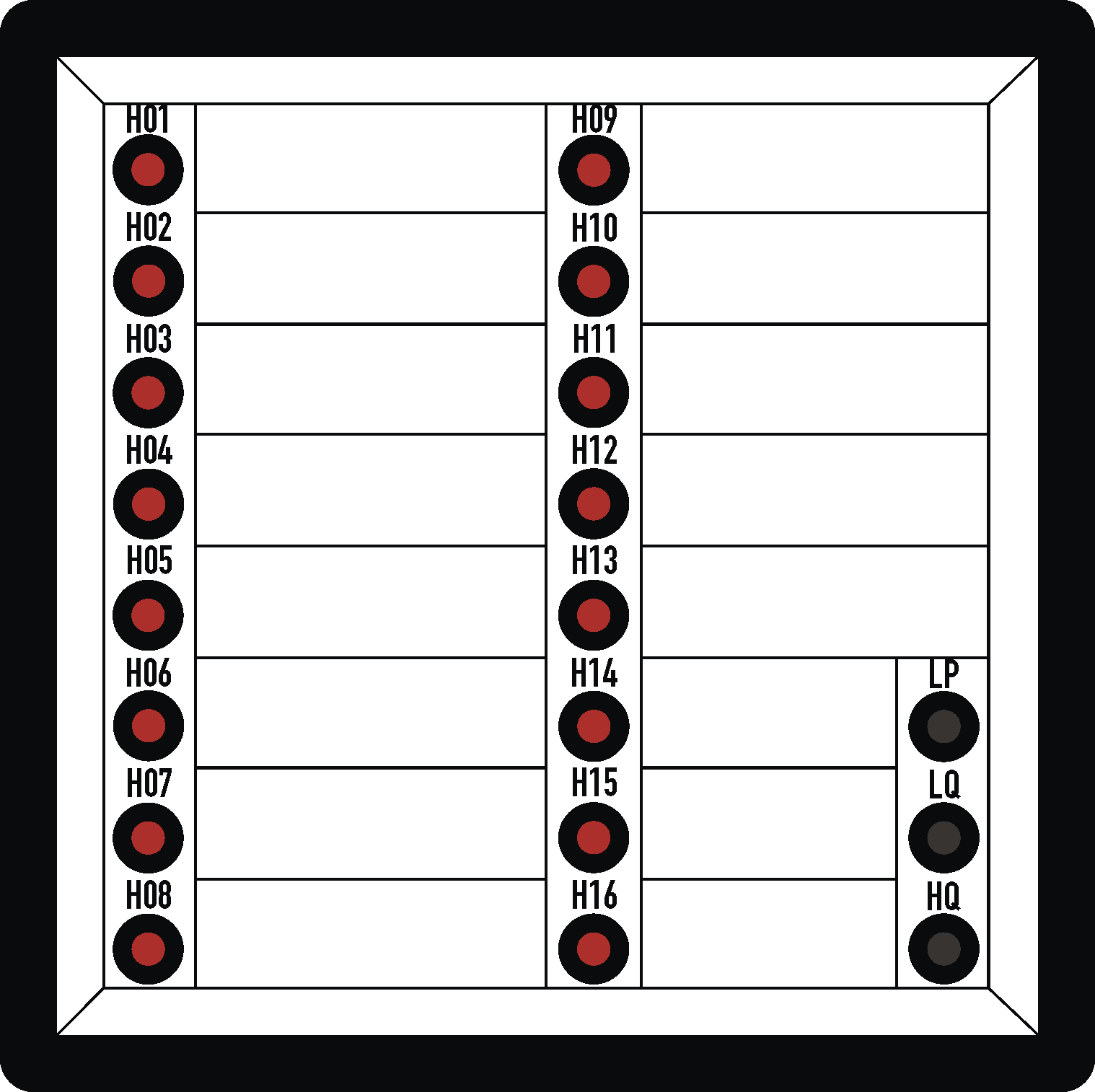

-T Integrierte Bedientasten
-U1 Galvanisch getrennte Hilfsspannung 12, 24, 42V AC/DC oder 60V DC
-U2 Galvanisch getrennte Hilfsspannung 110 oder 220V DC (mit einem externen DC/DC-Wandler)
