(F)LMP 96-24
Beschreibung
Beschreibung

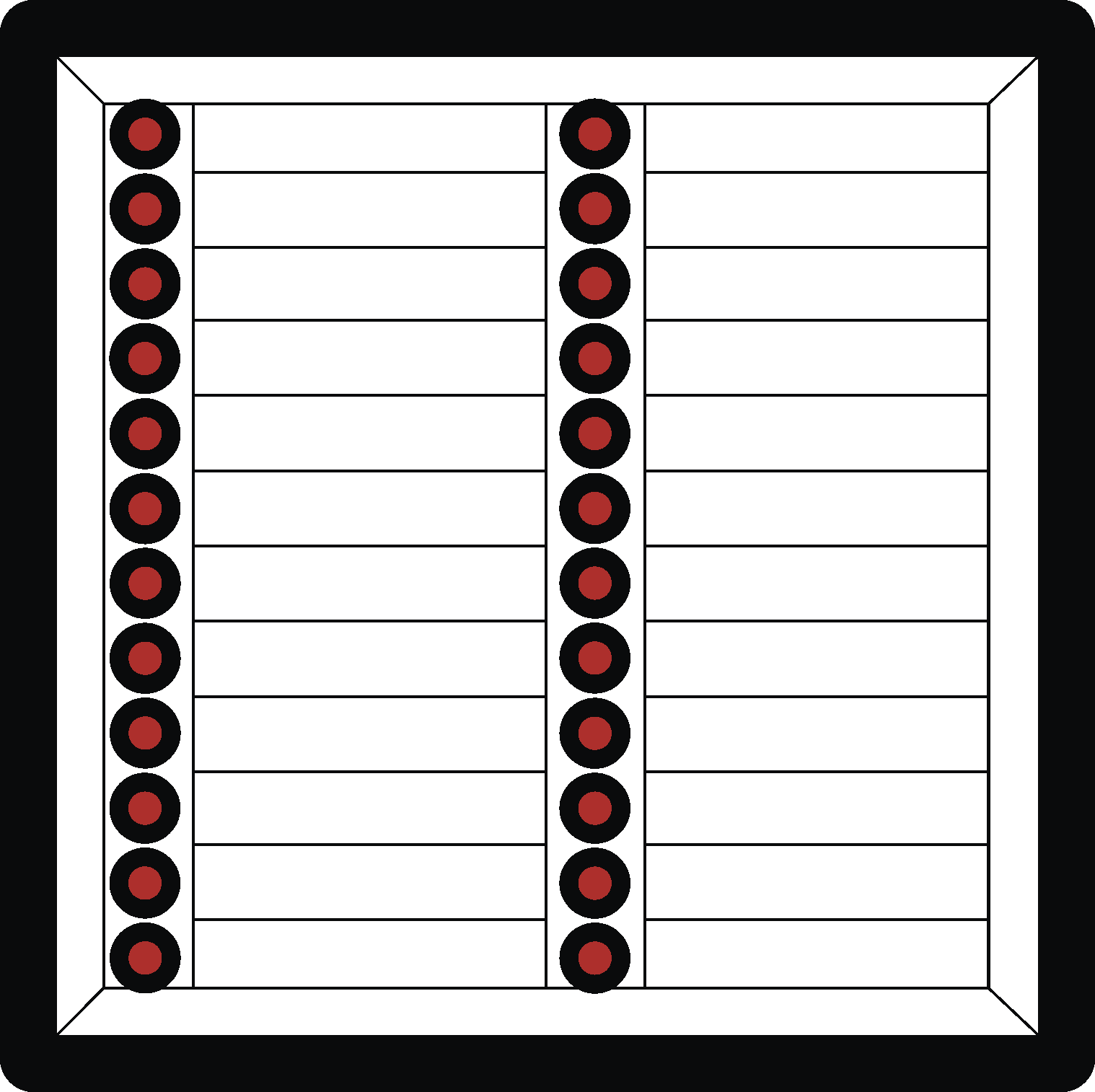

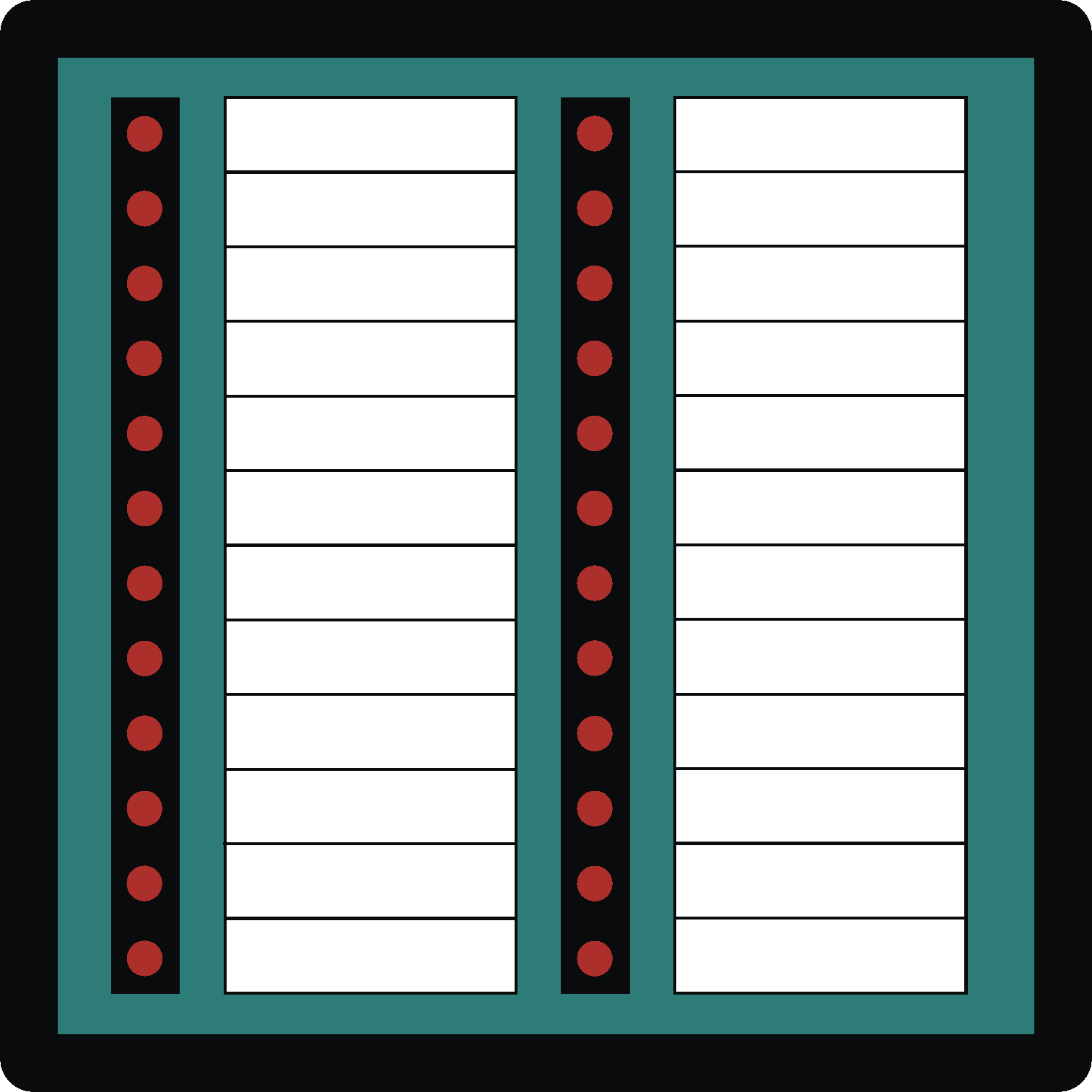

Meldetableau zur Signalisierung von Betriebs- und/oder Störmeldungen. Es kann je nach Ausführung bis zu 24 optische Meldungen anzeigen. Die LED-Bestückung erfolgt als Standard in Rot, gegen Aufpreis wahlweise auch in Grün, Gelb, Blau, Orange oder Weiß. Ansteuerung der LED’s über Profibus-DP. In der Ausführung LMP 96-16.2T mit drei frei konfigurierbaren Tasten.
Technische Daten
| Typ | LMP | FLMP |
| Standardhilfsspannung | 24V AC/DC | 24V AC/DC |
| Leistungsaufnahme | max. 5W | max. 5W |
| Baudrate | <=12Mbaud | <=12Mbaud |
| Adresse | 0-127, über Drehschalter einstellbar | 0-127, über Drehschalter einstellbar |
| Protokoll | Profibus-DP | Profibus-DP |
| Hardware | SPC3 Feldbusseite galvanisch getrennt | SPC3 Feldbusseite galvanisch getrennt |
| Anschlussart |
D-Sub-Buchsenleiste, 9-polig, auch 90° gewinkelt erhältlich |
D-Sub-Buchsenleiste, 9-polig, auch 90° gewinkelt erhältlich |
| LED-Größe | 3 mm / 5 mm | 5 mm |
Anschlussbelegung
D-Sub-Buchsenleiste
| Pin 3 | RX B/TX B |
| Pin 4 | RTS |
| Pin 5 | GND |
| Pin 6 | + 5V DC |
| Pin 8 | RX A/TX A |
Schraubklemmen
| Klemme 1 | nicht blelegt |
| Klemme 2 | Hilfspannung - |
| Klemme 3 | Hilfsspannung + |
Bestellbeispiel
FLMP96-24.2 5 mm für 24V AC/DC
