ASK 541.4

PDF
Description

Description

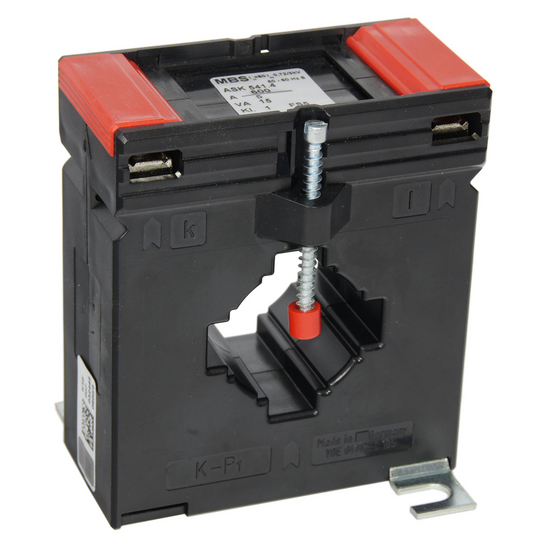

Plug-in current transformer for primary nominal currents from 30 A up to 1000 A, secondary nominal current 5 A or 1 A (optional 2 A), accuracy class 0.2s, 0.5 and 1 (optional in class 0.2 and 0.5s).

Technical Data

  • Therm. nominal continuous current Icth: 1,0 x IN
  • Therm. nominal short-time current Ith: 60 x IN, 1 sec.
  • Max. operating voltage Um: 0.72 kV
  • Isolation test voltage: 3 kV, Ueff, 50 Hz, 1 min.
  • Nominal rated frequency: 50...60 Hz
  • Isolation class: E

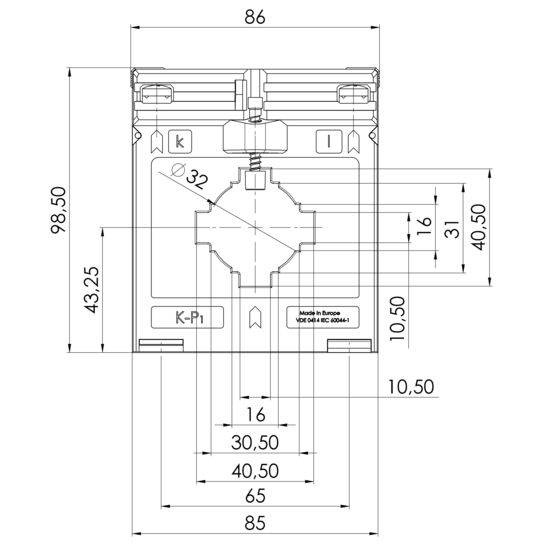

  • Bus bar 1: 40 x 10 mm
  • Bus bar 2: 2 x 30 x 5 mm
  • Round conductor: 32 mm

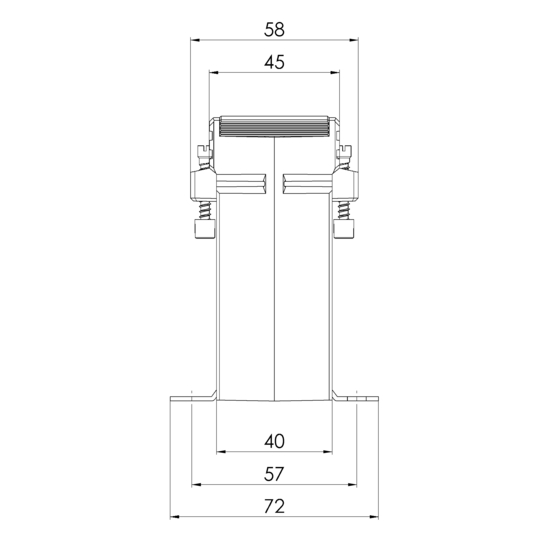

  • Width: 86 mm
  • Height: 98,5 mm
  • Depth: 58 mm



type description type name type number primary current secondary current VA accuracy
ASK 541.4 30/5A 1VA Kl.1 ASK 541.4 30 5 1 1
ASK 541.4 30/5A 1,5VA Kl.1 ASK 541.4 30 5 1,5 1
ASK 541.4 40/5A 1,5VA Kl.1 ASK 541.4 40 5 1,5 1
ASK 541.4 50/5A 1,5VA Kl.1 ASK 541.4 50 5 1,5 1
ASK 541.4 60/5A 1,5VA Kl.1 ASK 541.4 60 5 1,5 1
ASK 541.4 60/5A 2,5VA Kl.1 ASK 541.4 60 5 2,5 1
ASK 541.4 75/5A 1,5VA Kl.1 ASK 541.4 75 5 1,5 1
ASK 541.4 75/5A 2,5VA Kl.1 ASK 541.4 75 5 2,5 1
ASK 541.4 80/5A 2,5VA Kl.1 ASK 541.4 80 5 2,5 1
ASK 541.4 100/5A 2,5VA Kl.1 ASK 541.4 100 5 2,5 1
ASK 541.4 100/5A 5VA Kl.1 ASK 541.4 100 5 5 1
ASK 541.4 125/5A 5VA Kl.1 ASK 541.4 125 5 5 1
ASK 541.4 150/5A 2,5VA Kl.1 ASK 541.4 150 5 2,5 1
ASK 541.4 150/5A 5VA Kl.1 ASK 541.4 150 5 5 1
ASK 541.4 200/5A 5VA Kl.1 ASK 541.4 200 5 5 1
ASK 541.4 200/5A 10VA Kl.1 ASK 541.4 200 5 10 1
ASK 541.4 200/5A 15VA Kl.1 ASK 541.4 200 5 15 1
ASK 541.4 250/5A 5VA Kl.1 ASK 541.4 250 5 5 1
ASK 541.4 250/5A 10VA Kl.1 ASK 541.4 250 5 10 1
ASK 541.4 250/5A 15VA Kl.1 ASK 541.4 250 5 15 1
ASK 541.4 300/5A 5VA Kl.1 ASK 541.4 300 5 5 1
ASK 541.4 300/5A 10VA Kl.1 ASK 541.4 300 5 10 1
ASK 541.4 300/5A 15VA Kl.1 ASK 541.4 300 5 15 1
ASK 541.4 400/5A 5VA Kl.1 ASK 541.4 400 5 5 1
ASK 541.4 400/5A 10VA Kl.1 ASK 541.4 400 5 10 1
ASK 541.4 400/5A 15VA Kl.1 ASK 541.4 400 5 15 1
ASK 541.4 500/5A 5VA Kl.1 ASK 541.4 500 5 5 1
ASK 541.4 500/5A 10VA Kl.1 ASK 541.4 500 5 10 1
ASK 541.4 500/5A 15VA Kl.1 ASK 541.4 500 5 15 1
ASK 541.4 500/5A 30VA Kl.1 ASK 541.4 500 5 30 1
ASK 541.4 600/5A 5VA Kl.1 ASK 541.4 600 5 5 1
ASK 541.4 600/5A 10VA Kl.1 ASK 541.4 600 5 10 1
ASK 541.4 600/5A 15VA Kl.1 ASK 541.4 600 5 15 1
ASK 541.4 600/5A 30VA Kl.1 ASK 541.4 600 5 30 1
ASK 541.4 750/5A 10VA Kl.1 ASK 541.4 750 5 10 1
ASK 541.4 750/5A 15VA Kl.1 ASK 541.4 750 5 15 1
ASK 541.4 750/5A 30VA Kl.1 ASK 541.4 750 5 30 1
ASK 541.4 800/5A 10VA Kl.1 ASK 541.4 800 5 10 1
ASK 541.4 800/5A 15VA Kl.1 ASK 541.4 800 5 15 1
ASK 541.4 800/5A 30VA Kl.1 ASK 541.4 800 5 30 1
ASK 541.4 1000/5A 10VA Kl.1 ASK 541.4 1000 5 10 1
ASK 541.4 1000/5A 15VA Kl.1 ASK 541.4 1000 5 15 1
ASK 541.4 1000/5A 30VA Kl.1 ASK 541.4 1000 5 30 1
ASK 541.4 30/1A 1VA Kl.1 ASK 541.4 30 1 1 1
ASK 541.4 40/1A 1,5VA Kl.1 ASK 541.4 40 1 1,5 1
ASK 541.4 50/1A 1,5VA Kl.1 ASK 541.4 50 1 1,5 1
ASK 541.4 60/1A 1,5VA Kl.1 ASK 541.4 60 1 1,5 1
ASK 541.4 60/1A 2,5VA Kl.1 ASK 541.4 60 1 2,5 1
ASK 541.4 75/1A 1,5VA Kl.1 ASK 541.4 75 1 1,5 1
ASK 541.4 75/1A 2,5VA Kl.1 ASK 541.4 75 1 2,5 1
ASK 541.4 80/1A 2,5VA Kl.1 ASK 541.4 80 1 2,5 1
ASK 541.4 100/1A 2,5VA Kl.1 ASK 541.4 100 1 2,5 1
ASK 541.4 125/1A 5VA Kl.1 ASK 541.4 125 1 5 1
ASK 541.4 150/1A 2,5VA Kl.1 ASK 541.4 150 1 2,5 1
ASK 541.4 150/1A 5VA Kl.1 ASK 541.4 150 1 5 1
ASK 541.4 150/1A 10VA Kl.1 ASK 541.4 150 1 10 1
ASK 541.4 200/1A 5VA Kl.1 ASK 541.4 200 1 5 1
ASK 541.4 200/1A 10VA Kl.1 ASK 541.4 200 1 10 1
ASK 541.4 200/1A 15VA Kl.1 ASK 541.4 200 1 15 1
ASK 541.4 250/1A 5VA Kl.1 ASK 541.4 250 1 5 1
ASK 541.4 250/1A 10VA Kl.1 ASK 541.4 250 1 10 1
ASK 541.4 250/1A 15VA Kl.1 ASK 541.4 250 1 15 1
ASK 541.4 300/1A 5VA Kl.1 ASK 541.4 300 1 5 1
ASK 541.4 300/1A 10VA Kl.1 ASK 541.4 300 1 10 1
ASK 541.4 300/1A 15VA Kl.1 ASK 541.4 300 1 15 1
ASK 541.4 400/1A 5VA Kl.1 ASK 541.4 400 1 5 1
ASK 541.4 400/1A 10VA Kl.1 ASK 541.4 400 1 10 1
ASK 541.4 400/1A 15VA Kl.1 ASK 541.4 400 1 15 1
ASK 541.4 500/1A 5VA Kl.1 ASK 541.4 500 1 5 1
ASK 541.4 500/1A 10VA Kl.1 ASK 541.4 500 1 10 1
ASK 541.4 500/1A 15VA Kl.1 ASK 541.4 500 1 15 1
ASK 541.4 500/1A 30VA Kl.1 ASK 541.4 500 1 30 1
ASK 541.4 600/1A 5VA Kl.1 ASK 541.4 600 1 5 1
ASK 541.4 600/1A 10VA Kl.1 ASK 541.4 600 1 10 1
ASK 541.4 600/1A 15VA Kl.1 ASK 541.4 600 1 15 1
ASK 541.4 600/1A 30VA Kl.1 ASK 541.4 600 1 30 1
ASK 541.4 750/1A 10VA Kl.1 ASK 541.4 750 1 10 1
ASK 541.4 750/1A 15VA Kl.1 ASK 541.4 750 1 15 1
ASK 541.4 750/1A 30VA Kl.1 ASK 541.4 750 1 30 1
ASK 541.4 800/1A 10VA Kl.1 ASK 541.4 800 1 10 1
ASK 541.4 800/1A 15VA Kl.1 ASK 541.4 800 1 15 1
ASK 541.4 800/1A 30VA Kl.1 ASK 541.4 800 1 30 1
ASK 541.4 1000/1A 10VA Kl.1 ASK 541.4 1000 1 10 1
ASK 541.4 1000/1A 15VA Kl.1 ASK 541.4 1000 1 15 1
ASK 541.4 1000/1A 30VA Kl.1 ASK 541.4 1000 1 30 1
