LM 144x72V-16.1 3mm 24V AC/DC

Beschreibung

LM Leuchtmeldetableau für optische Meldung. Die jeweilige LED zeigt direkt den Zustand des Eingangssignales an. Das Gerät verfügt über einen Sammelmelde-Ausgang und einen Lampenprüfeingang. Die Version FLM verfügt anstatt einer Resopalscheibe (LM) über Folienfront-Taschen in welche Beschriftungstexte eingesteckt werden können.

Modell LM 144x72V-16.1 3mm 24V AC/DC

Artikelnummer 904001612

Gehäusegröße 144x72V

Anzahl Meldungen 16

Layout 1

Front Resopalscheibe

Betriebsmeldungen nein

Profibus nein

Technische Daten

Typ

Standardhilfsspannung

keine

Leistungsaufnahme

Spannung

24V AC/DC

Eingangsstrom pro Kanal

ca. 5mA

Belastbarkeit "SM"

0,1A*

LED-Größe

3mm

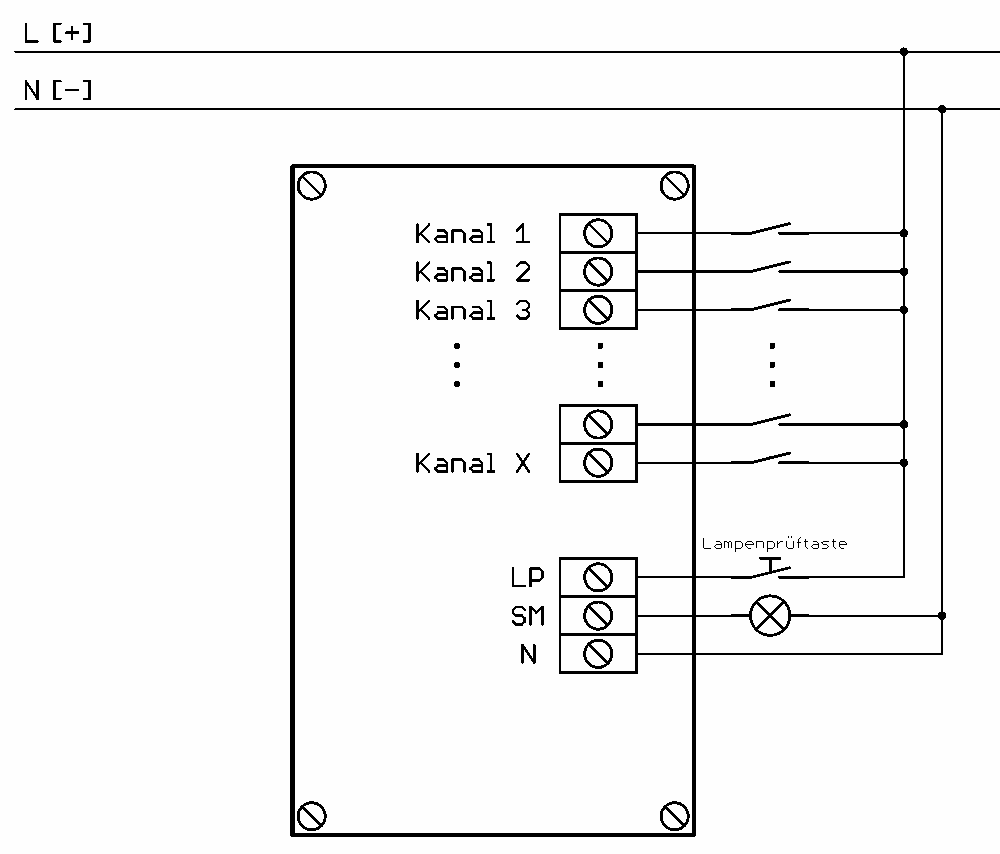

Klemmenbeschreibung

Eingang "1-X"

Signaleingänge

Eingang "N"

gemeinsame Masseklemme

Eingang "LP"

Lampenprüfeingang

Ausgang "SM"

potentialgebundener Sammelmeldeausgang*)

*) Bitte Beachten Sie:

Sammelmeldeausgang SM:Der benötigte Ausgangsstrom muss von den aktiven Signaleingängen zur Verfügung gestellt werden. Bei Wechselspannungssignalen wird nur die positive Halbwelle ausgegeben. Induktive Verbraucher, wie Hilfsschütze, sind mit geeigneten RC-Kombinationen zur Vermeidung von Überspannungen zu beschalten.
