Zurück zu: Schutz-Rohrstab-Stromwandler

SASR 22.3

PDF
Beschreibung

Beschreibung

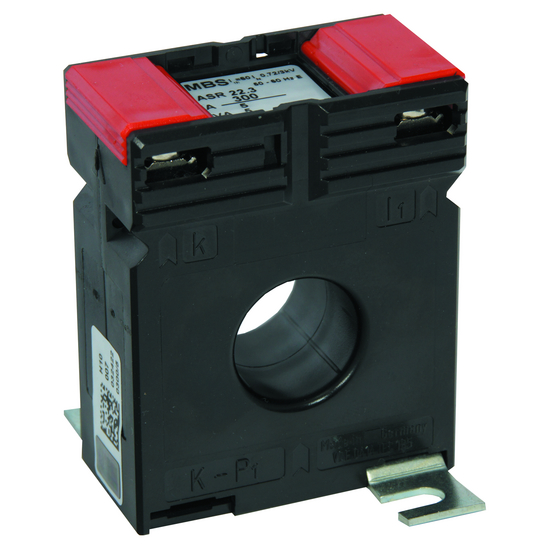

Schutz-Rohrstab-Stromwandler für Primär-Nennströme von 100 A bis 300 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in den Schutzklassen 5P5 und 10P5.

Technische Daten

  • Therm. Nenndauerstrom Icth: 1,2 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E

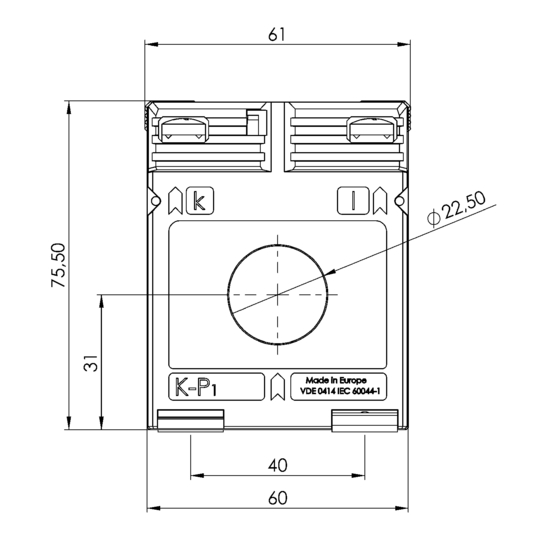

  • Rundleiter: 22,5 mm
  • Baubreite: 61 mm
  • Bauhöhe: 75,5 mm

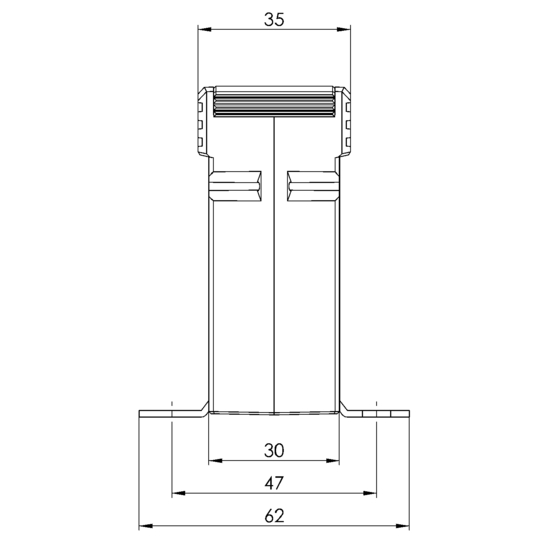

  • Bautiefe gesamt: 35 mm
