ASG 106

PDF
Beschreibung

Beschreibung

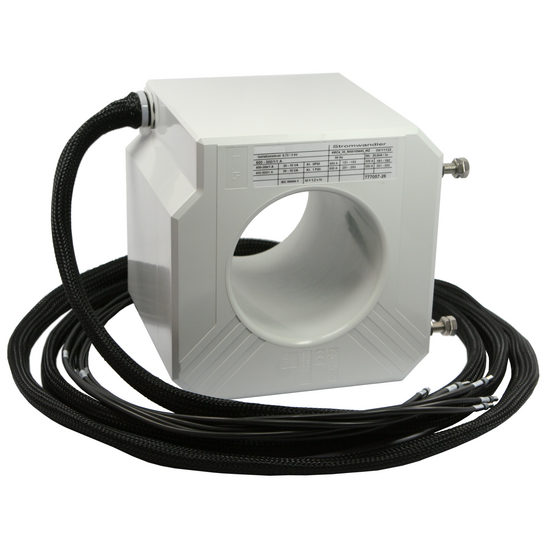

Stromwandler der Baureihe ASG 106 sind vollvergossene Einleiter-Niederspannungs-Stromwandler. Die zur Herstellung der Wandler eingesetzten Werkstoffe gestatten einen weiten Einsatztemperaturbereich, sowie ein Höchstmaß an Klimabestädigkeit und elektrischer Sicherheit.
Das modular aufgebaute Gehäusesystem gestattet die raumsparende Integration von bis zu drei unterschiedlichen Messsystemen in einem Gehäuse.
Durch eine bei Bestellung definierbare, flexible Länge der Sekundäranschlussleitungen wird eine zeitsparende Montage des Wandlers ohne zusätzlichen Verdrahtungsaufwand ermöglicht.
Alle Kabelenden sind mit Aderendhülsen sowie einer eindeutigen, den internationalen Normen entsprechenden, Anschlusskennzeichnung versehen.
Zum Schutz vor mechanischen Beschädigungen der Isolation der Anschlussleitungen sind diese mit einem zusätzlichen Gewebeflechtschlauch ummantelt.

Diese Stromwandler werden speziell auf Ihre Bedürfnisse gefertigt.
Wir bieten Ihnen einen Primärstrombereich von 50-1250 A, sowie standardmäig einem Sekundärstrom von 5 A oder 1 A, wobei weitere Werte auf Anfrage realisiert werden können. Lieferbar ist dieser Stromwandler in den Messwandler Klassen
0,2, 0,5 und 1 sowie in den Schutzwandler Klassen 5P10, 10P10, 5P20, 10P20, 5P30 und 10P30.

Die Fertigung erfolgt in Übereinstimmung mit den in der DIN EN 60044/1 und DIN VDE 0414, Teil 1 festgelegten technischen Anforderungen.

Technische Details

  • Therm. Nenndauerstrom Icth: 1,2 x IN
  • Therm. Nennkurzzeitstrom Ith: 25 kA, 3 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Gehäusematerial: ABS, selbstverlöschend, UL94-V0

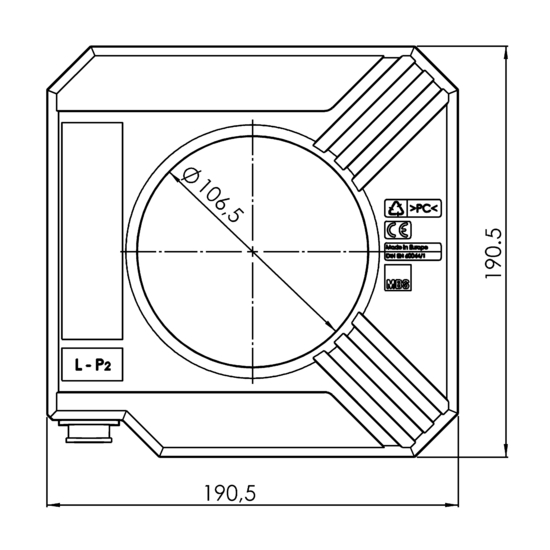

  • Rundleiter: 106 mm

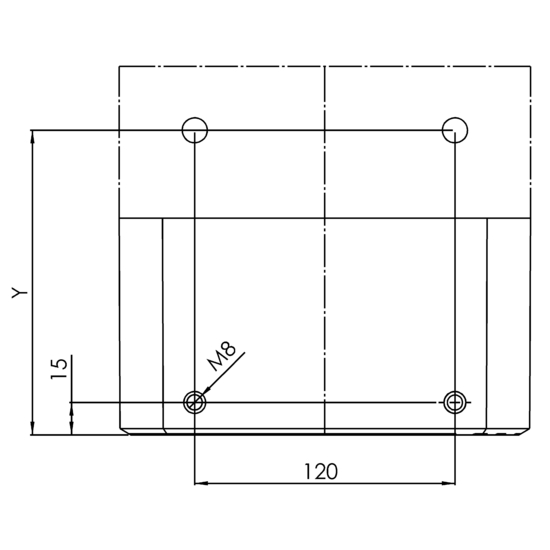

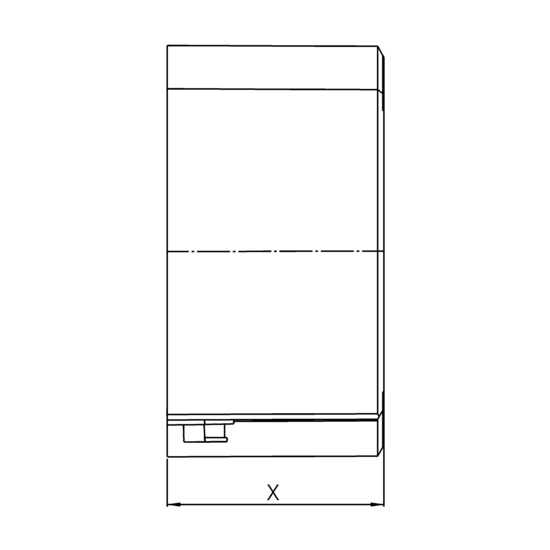

  • Wandlertiefen: 50, 100, 170, 214 mm
