PCW 18L

PDF
Beschreibung

Beschreibung:

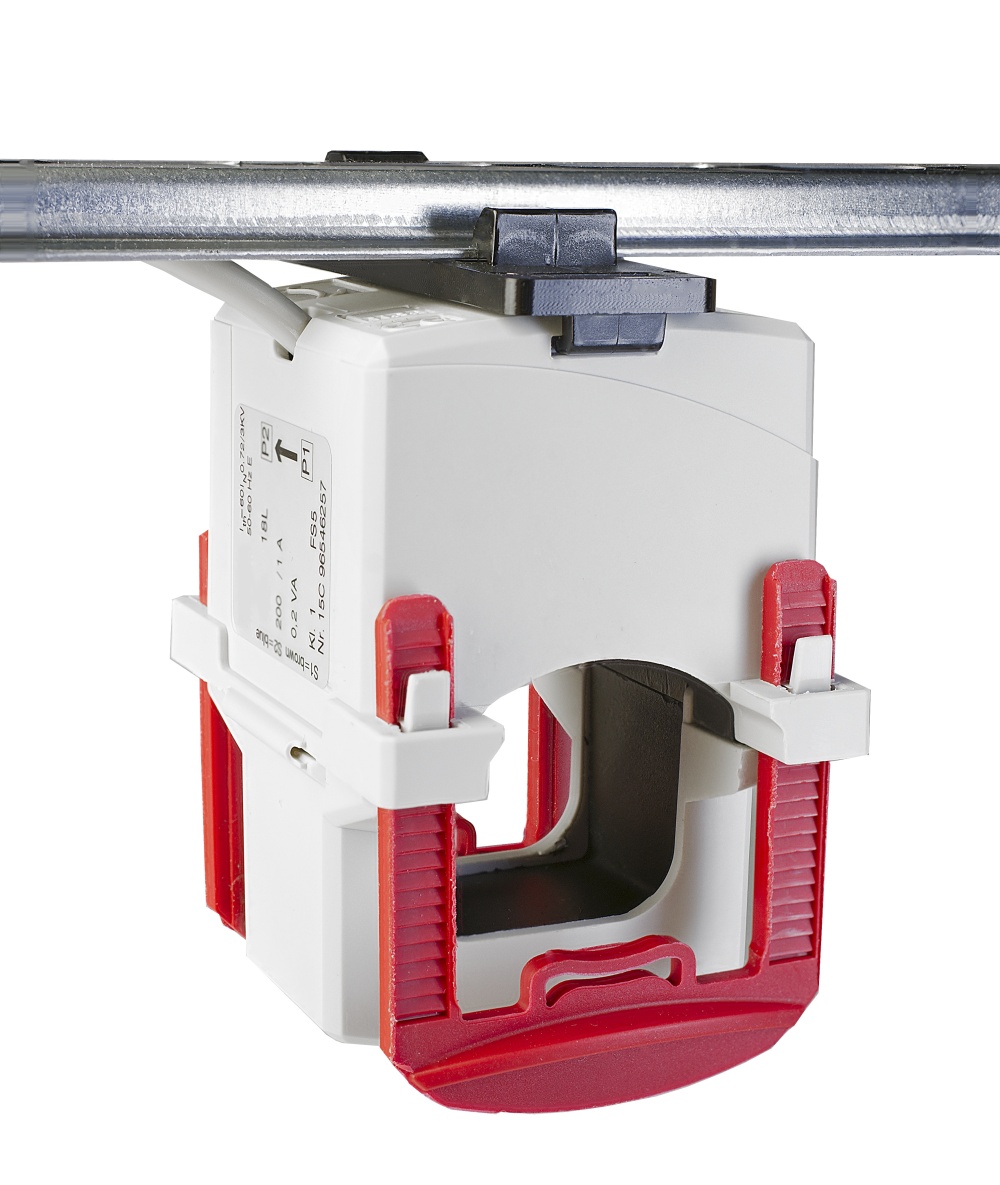

Kompakter Stromwandler mit teilbarem Messkern
Für Primär-Nennströme von 100 bis 250 A, Sekundär-Nennstrom 1 A, Klasse 1, Länge der Anschlussleitungen 2,5 m, 2 x 0,5 mm²
Für Primär-Nennströme von 150 bis 250 A, Sekundär-Nennstrom 5 A, Klasse 1, Länge der Anschlussleitungen 0,5 m, 2 x 1,5 mm²
Schnappbefestigung für Hutschienenmontage optional

Technische Daten:

  • Therm. Nenndauerstrom Icth: 1,2 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E
  • Angewandte technische Normen: DIN EN 60044/1, VDE 0414 Teil 1

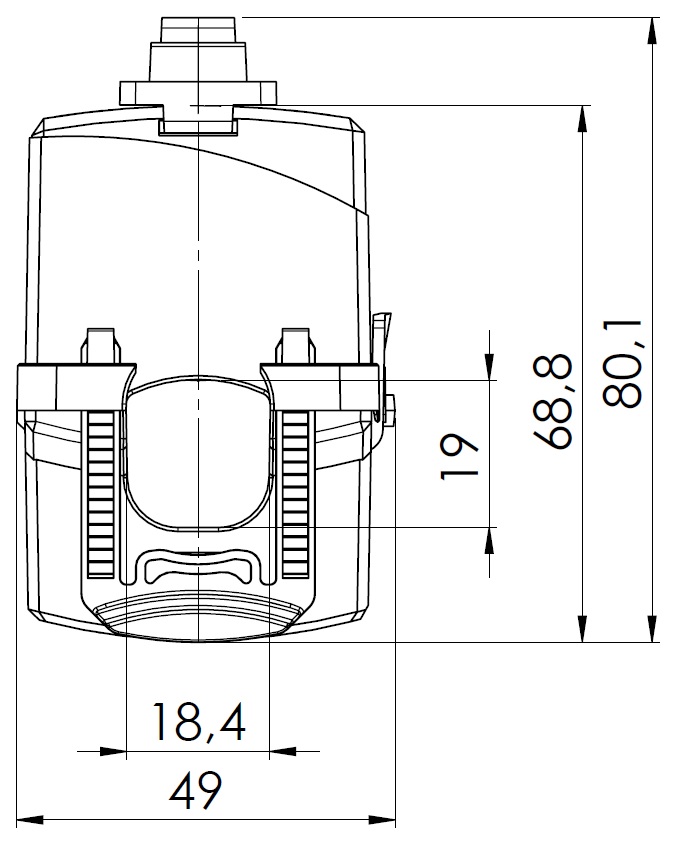

  • Rundleiter: 18 mm

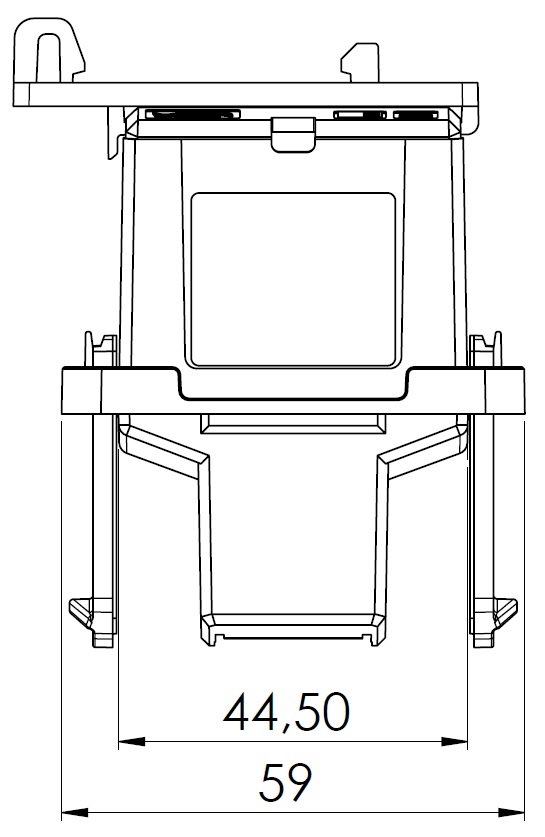

  • Baubreite: 41,6 mm
  • Bauhöhe: 64,5 mm
  • Bautiefe gesamt: 68 mm
