ASK 31.3

PDF
Beschreibung

Beschreibung

Aufsteck-Stromwandler für Primär-Nennströme von 50 A bis 750 A mit einem Sekundär-Nennstrom von 5 A oder 1 A (optional 2 A), in den Genauigkeitsklassen 0,2s, 0,5 und 1 (optional in Klasse 0,2 und 0,5s).

Technsiche Details

  • Therm. Nenndauerstrom Icth: 1,0 x IN
  • Therm. Nennkurzzeitstrom Ith: 60 x IN, 1 Sek.
  • Max. Betriebsspannung Um: 0,72 kV
  • Isolationsprüfspannung: 3 kV, Ueff, 50 Hz, 1 Min.
  • Nenn-Frequenz: 50...60 Hz
  • Isolierstoffklasse: E

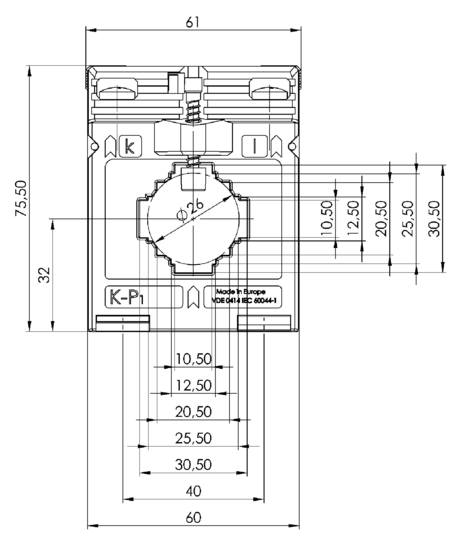

  • Schiene 1: 30 x 10 mm
  • Schiene 2: 2 x 20 x 10 mm
  • Rundleiter: 26 mm
  • Baubreite: 61 mm
  • Bauhöhe: 75,5 mm

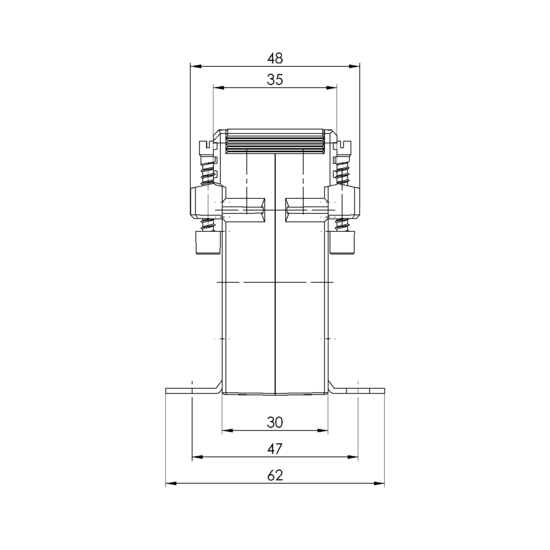

  • Bautiefe gesamt: 48 mm



Kurztext Typ-Name Typ-Nummer Primärstrom Sekundärstrom VA Klassengenauigkeit
ASK 31.3 50/5A 1VA Kl.1 ASK 31.3 50 5 1 1
ASK 31.3 60/5A 1VA Kl.1 ASK 31.3 60 5 1 1
ASK 31.3 75/5A 1VA Kl.1 ASK 31.3 75 5 1 1
ASK 31.3 75/5A 1,5VA Kl.1 ASK 31.3 75 5 1,5 1
ASK 31.3 80/5A 1,5VA Kl.1 ASK 31.3 80 5 1,5 1
ASK 31.3 80/5A 2,5VA Kl.1 ASK 31.3 80 5 2,5 1
ASK 31.3 100/5A 1,5VA Kl.1 ASK 31.3 100 5 1,5 1
ASK 31.3 100/5A 2,5VA Kl.1 ASK 31.3 100 5 2,5 1
ASK 31.3 150/5A 1,5VA Kl.1 ASK 31.3 150 5 1,5 1
ASK 31.3 150/5A 2,5VA Kl.1 ASK 31.3 150 5 2,5 1
ASK 31.3 200/5A 1,5VA Kl.1 ASK 31.3 200 5 1,5 1
ASK 31.3 200/5A 2,5VA Kl.1 ASK 31.3 200 5 2,5 1
ASK 31.3 200/5A 5VA Kl.1 ASK 31.3 200 5 5 1
ASK 31.3 250/5A 1,5VA Kl.1 ASK 31.3 250 5 1,5 1
ASK 31.3 250/5A 2,5VA Kl.1 ASK 31.3 250 5 2,5 1
ASK 31.3 250/5A 5VA Kl.1 ASK 31.3 250 5 5 1
ASK 31.3 300/5A 1,5VA Kl.1 ASK 31.3 300 5 1,5 1
ASK 31.3 300/5A 2,5VA Kl.1 ASK 31.3 300 5 2,5 1
ASK 31.3 300/5A 5VA Kl.1 ASK 31.3 300 5 5 1
ASK 31.3 300/5A 7,5VA Kl.1 ASK 31.3 300 5 7,5 1
ASK 31.3 400/5A 1,5VA Kl.1 ASK 31.3 400 5 1,5 1
ASK 31.3 400/5A 2,5VA Kl.1 ASK 31.3 400 5 2,5 1
ASK 31.3 400/5A 5VA Kl.1 ASK 31.3 400 5 5 1
ASK 31.3 400/5A 10VA Kl.1 ASK 31.3 400 5 10 1
ASK 31.3 500/5A 2,5VA Kl.1 ASK 31.3 500 5 2,5 1
ASK 31.3 500/5A 5VA Kl.1 ASK 31.3 500 5 5 1
ASK 31.3 500/5A 10VA Kl.1 ASK 31.3 500 5 10 1
ASK 31.3 600/5A 2,5VA Kl.1 ASK 31.3 600 5 2,5 1
ASK 31.3 600/5A 5VA Kl.1 ASK 31.3 600 5 5 1
ASK 31.3 600/5A 10VA Kl.1 ASK 31.3 600 5 10 1
ASK 31.3 750/5A 2,5VA Kl.1 ASK 31.3 750 5 2,5 1
ASK 31.3 750/5A 5VA Kl.1 ASK 31.3 750 5 5 1
ASK 31.3 750/5A 10VA Kl.1 ASK 31.3 750 5 10 1
ASK 31.3 50/1A 1VA Kl.1 ASK 31.3 50 1 1 1
ASK 31.3 60/1A 1VA Kl.1 ASK 31.3 60 1 1 1
ASK 31.3 75/1A 1VA Kl.1 ASK 31.3 75 1 1 1
ASK 31.3 75/1A 1,5VA Kl.1 ASK 31.3 75 1 1,5 1
ASK 31.3 80/1A 1,5VA Kl.1 ASK 31.3 80 1 1,5 1
ASK 31.3 80/1A 2,5VA Kl.1 ASK 31.3 80 1 2,5 1
ASK 31.3 100/1A 1,5VA Kl.1 ASK 31.3 100 1 1,5 1
ASK 31.3 100/1A 2,5VA Kl.1 ASK 31.3 100 1 2,5 1
ASK 31.3 150/1A 1,5VA Kl.1 ASK 31.3 150 1 1,5 1
ASK 31.3 150/1A 2,5VA Kl.1 ASK 31.3 150 1 2,5 1
ASK 31.3 200/1A 1,5VA Kl.1 ASK 31.3 200 1 1,5 1
ASK 31.3 200/1A 2,5VA Kl.1 ASK 31.3 200 1 2,5 1
ASK 31.3 200/1A 5VA Kl.1 ASK 31.3 200 1 5 1
ASK 31.3 250/1A 1,5VA Kl.1 ASK 31.3 250 1 1,5 1
ASK 31.3 250/1A 2,5VA Kl.1 ASK 31.3 250 1 2,5 1
ASK 31.3 250/1A 5VA Kl.1 ASK 31.3 250 1 5 1
ASK 31.3 300/1A 1,5VA Kl.1 ASK 31.3 300 1 1,5 1
ASK 31.3 300/1A 2,5VA Kl.1 ASK 31.3 300 1 2,5 1
ASK 31.3 300/1A 5VA Kl.1 ASK 31.3 300 1 5 1
ASK 31.3 300/1A 10VA Kl.1 ASK 31.3 300 1 10 1
ASK 31.3 400/1A 1,5VA Kl.1 ASK 31.3 400 1 1,5 1
ASK 31.3 400/1A 2,5VA Kl.1 ASK 31.3 400 1 2,5 1
ASK 31.3 400/1A 5VA Kl.1 ASK 31.3 400 1 5 1
ASK 31.3 400/1A 10VA Kl.1 ASK 31.3 400 1 10 1
ASK 31.3 500/1A 2,5VA Kl.1 ASK 31.3 500 1 2,5 1
ASK 31.3 500/1A 5VA Kl.1 ASK 31.3 500 1 5 1
ASK 31.3 500/1A 10VA Kl.1 ASK 31.3 500 1 10 1
ASK 31.3 600/1A 2,5VA Kl.1 ASK 31.3 600 1 2,5 1
ASK 31.3 600/1A 5VA Kl.1 ASK 31.3 600 1 5 1
ASK 31.3 600/1A 10VA Kl.1 ASK 31.3 600 1 10 1
ASK 31.3 750/1A 2,5VA Kl.1 ASK 31.3 750 1 2,5 1
ASK 31.3 750/1A 5VA Kl.1 ASK 31.3 750 1 5 1
ASK 31.3 750/1A 10VA Kl.1 ASK 31.3 750 1 10 1
