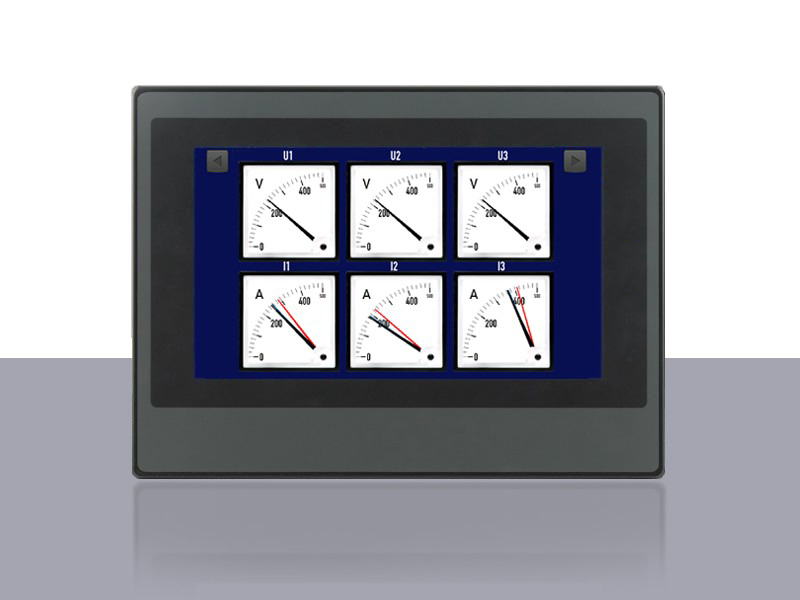

MTD7 - Touchdisplay für Messumformer
Beschreibung
Das MTD7 Touchdisplay dient zur Darstellung von bis zu 22 Messwerten aus unseren Messumformern der MT-Serie. Einen Flyer mit weiteren Informationen zu unseren Messumformern finden Sie unten auf dieser Seite.
Vorteile
• Große, beleuchtete Farb-Anzeige

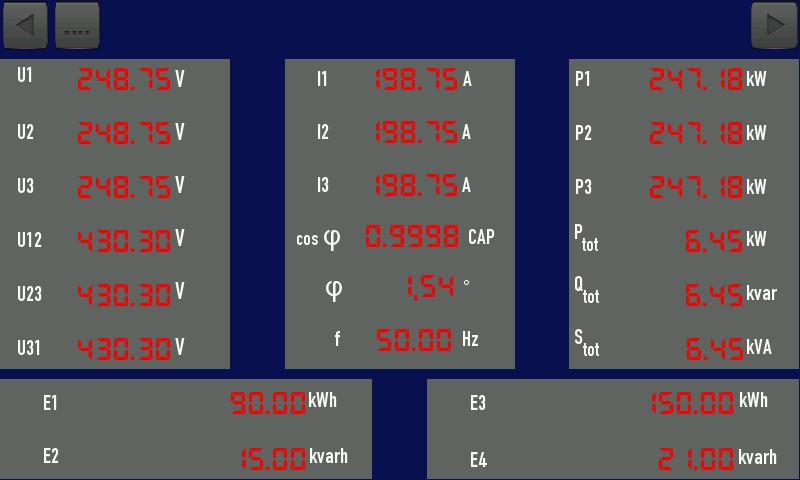

• Gleichzeitige Darstellung von bis zu 22 Messwerten
• Digitale und Analoge Darstellung der Messgrößen
• IP 65 - Frontseitig

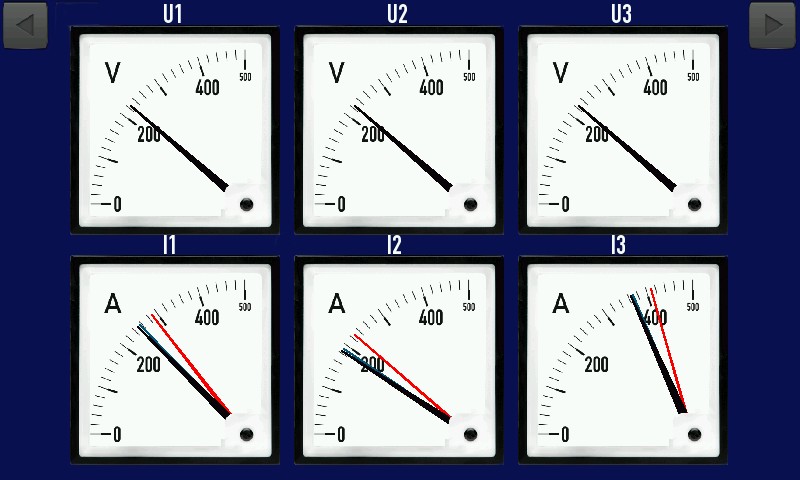

Analoge Darstellung
• Außenleiterspannung
• Phasenspannung

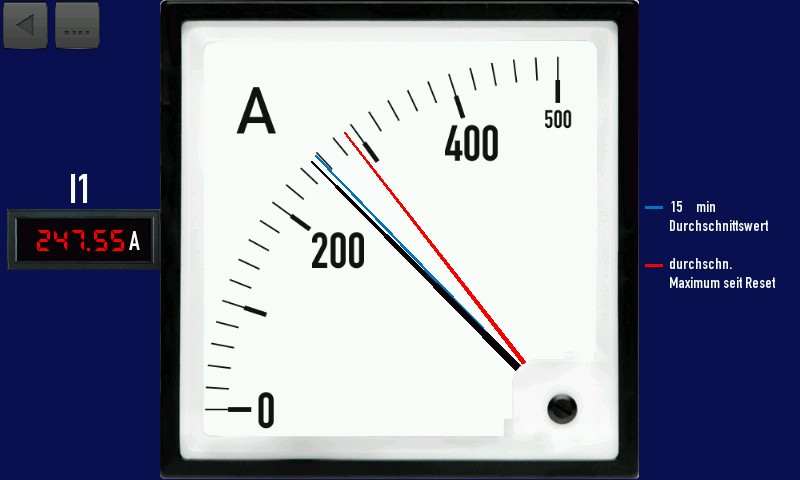

• Phasenstrom (mit Bimetallfunktion und Bimetall-Maximal-Wert)

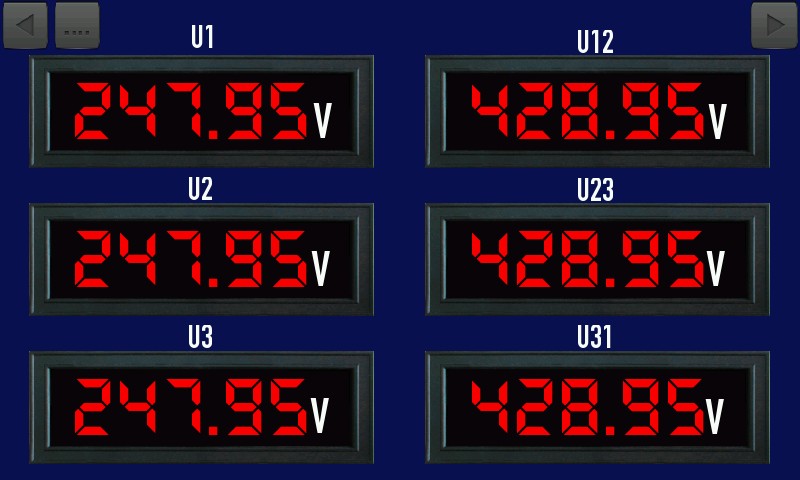

Digitale Darstellung
• Außenleiterspannung
• Phasenspannung
• Phasenstrom
• Leistungsfaktor
• Phasenwinkel
• Frequenz
• Leistung
• Gesamt-Wirkleisung, -Blindleistung und -Scheinleistung
• 4 Energiezähler
Version MTD7plus

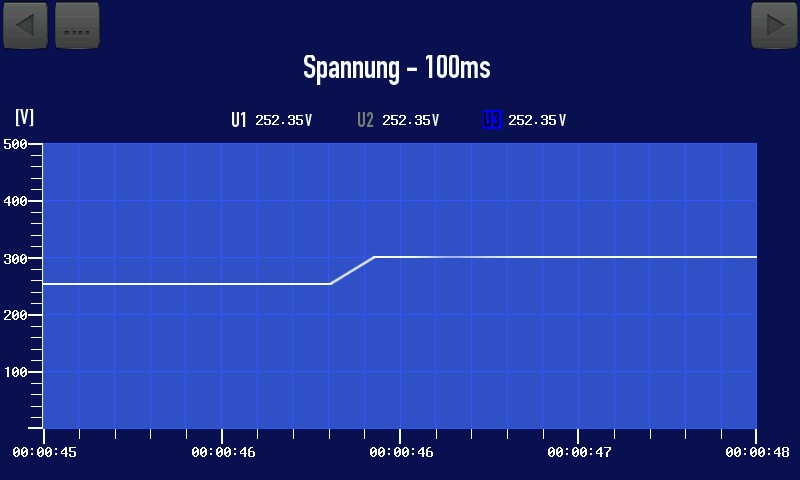

• 2 integrierte Datenlogger für U-, I-, oder P-Werte
• Datenlogger-Intervall 1min bis 1h
• wahlweise ein schneller Datenlogger (Intervall 100ms bis 30s)
• Datenausgabe in CSV-Tabelle (Excel kompatibel) auf USB-Stick
Technische Daten
Gehäusemaße: 204 x 150 x 37 mm
Montageausschnitt: 192 mm x 138 mm
Bildschirmdiagonale: 7 Zoll (17,5cm)
Auflösung: 800 * 480 pixel
Darstellbare Farben: 65536
Schnittstelle zum Messumformer: 1 x RS232/485
Spannungsversorgung: 24V DC
Leistungsaufnahme: ca. 6W
