SWMU 31.51/31.52 - 4-20mA oder 0-10V - Uh=230VAC

PDF
Beschreibung

Beschreibung

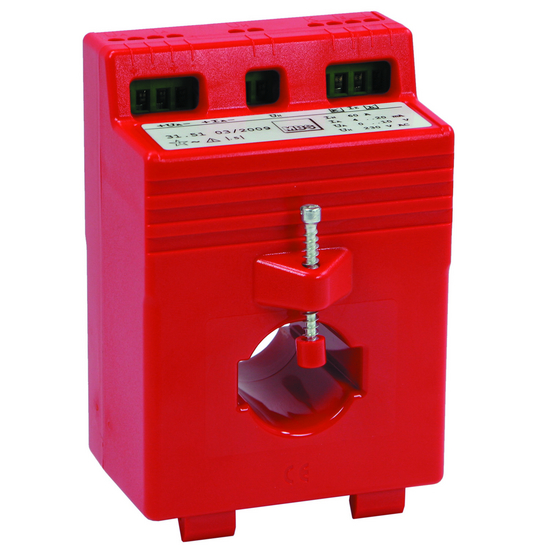

Messumformer zur Umwandlung von sinusförmigem Wechselstrom. Als Ausgangssignal steht ein eingeprägtes Gleichstrom-/ und aufgeprägtes Gleichspannungssignal zur Verfügung, welches sich proportional zum Messwert der Eingangsgröße verhält.
Diese Signale können zum Anzeigen, Registrieren, Überwachen und/ oder Regeln verwendet werden.
Der Messumformer erfüllt die Anforderungen und Vorschriften hinsichtlich elektromagnetischer Verträglichkeit (EMV) und Sicherheit (IEC 1010 bzw. EN 61010. Seine Fertigung erfolgt in Übereinstimmung mit den technischen Anforderungen der Norm IEC 60688.

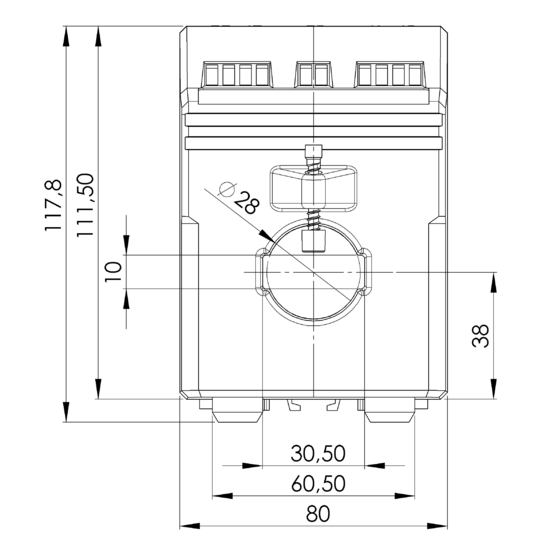

  • Schiene: 30 x 10 mm
  • Rundleiter: 28 mm
  • Baubreite: 80 mm
  • Bauhöhe: 117,8 mm

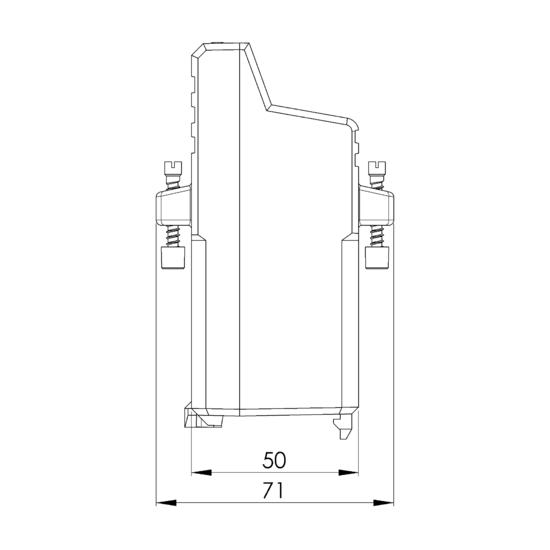

  • Bautiefe gesamt: 71 mm
  • Gewicht: 350 g



Varianten

Artikel-Nr Bezeichnung Primärstrom Ausgang Hilfsspannung
7000312006 SWMU 31.52 1A 4-20mA oder 0-10V 230VAC
7000312007 SWMU 31.52 5A 4-20mA oder 0-10V 230VAC
7000312008 SWMU 31.52 10A 4-20mA oder 0-10V 230VAC
7000312009 SWMU 31.51 15A 4-20mA oder 0-10V 230VAC
7000312010 SWMU 31.51 20A 4-20mA oder 0-10V 230VAC
7000312011 SWMU 31.51 25A 4-20mA oder 0-10V 230VAC
7000312012 SWMU 31.51 30A 4-20mA oder 0-10V 230VAC
7000312013 SWMU 31.51 40A 4-20mA oder 0-10V 230VAC
7000312014 SWMU 31.51 50A 4-20mA oder 0-10V 230VAC
7000312015 SWMU 31.51 60A 4-20mA oder 0-10V 230VAC
7000312016 SWMU 31.51 75A 4-20mA oder 0-10V 230VAC
7000312017 SWMU 31.51 100A 4-20mA oder 0-10V 230VAC
7000312018 SWMU 31.51 150A 4-20mA oder 0-10V 230VAC
7000312019 SWMU 31.51 200A 4-20mA oder 0-10V 230VAC
7000312020 SWMU 31.51 250A 4-20mA oder 0-10V 230VAC
7000312021 SWMU 31.51 300A 4-20mA oder 0-10V 230VAC
7000312022 SWMU 31.51 400A 4-20mA oder 0-10V 230VAC
7000312023 SWMU 31.51 500A 4-20mA oder 0-10V 230VAC
7000312024 SWMU 31.51 600A 4-20mA oder 0-10V 230VAC
7000312025 SWMU 31.51 750A 4-20mA oder 0-10V 230VAC

Downloads

de-Datenblatt-SWMU.pdf
