Sinus - Drehstrom-Energiezähler

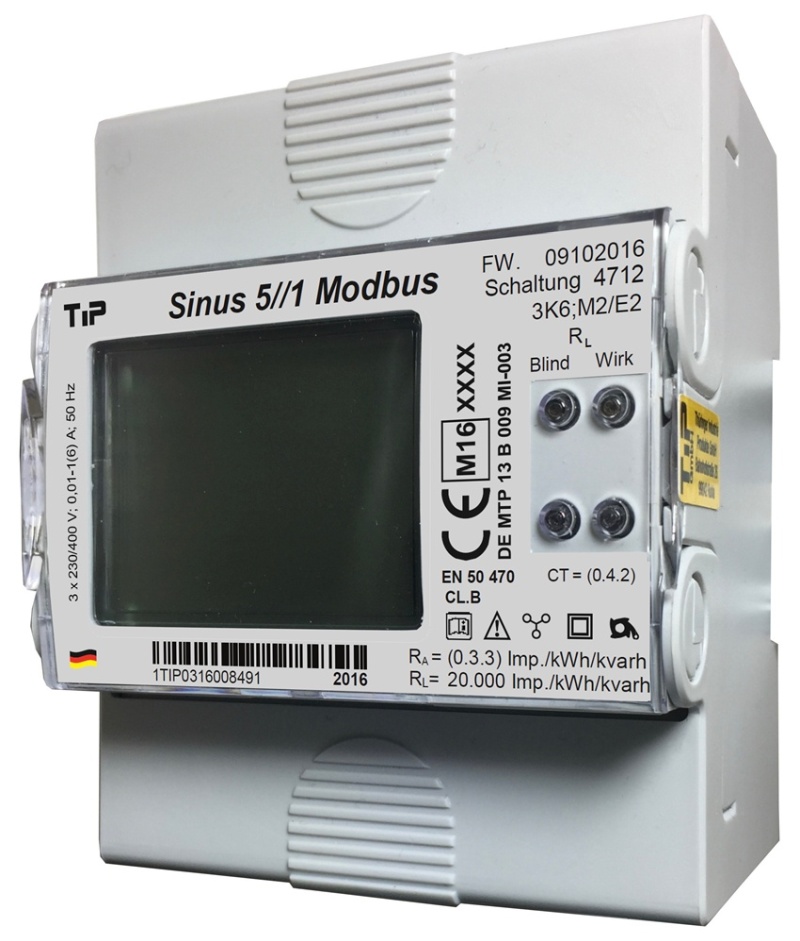

Sinus 5-1.jpg
Beschreibung
Eigenschaften
- Digitale Drehstromzähler für Hutschienmontage
- Sinus 85 - Direktmessung bis 85A
- Sinus 5/1- für den Anschluss an Stromwandler 1A oder 5A

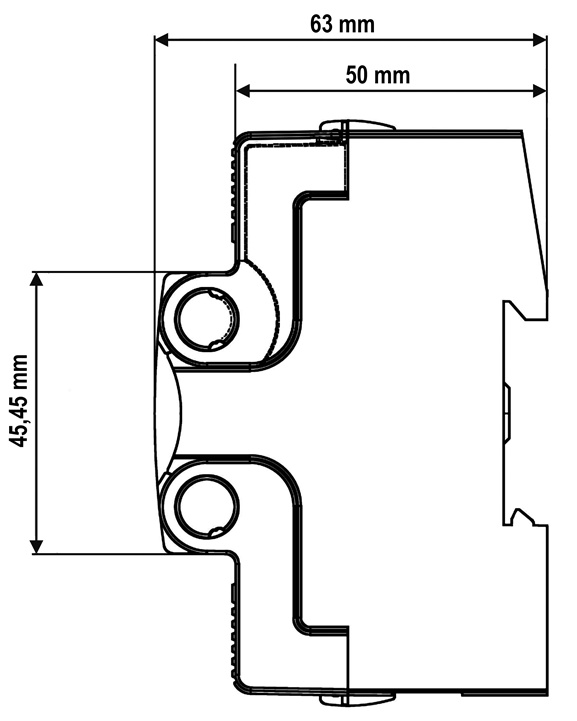

- 4TE (72mm) Einbaubreite
- Auf Wunsch mit EU-gültiger MID-Beglaubigung
- Optional mit M-BUS- oder Modbus Schnittstelle lieferbar
- Mit spezieller Freigabe für Photovoltaik-Energiemessung mit erweitertem Messbereich
- Entwicklung und Herstellung „Made in Germany“
Technische Daten
Anschluss:
- Sinus 5/1: Digitaler Drehstromwandlerzähler sowohl für 5A und 1A Wandlermessung mit einstellbarem Wandlerfaktor, Spannung 3x230/400 Volt, Frequenz 46-64 Hz
- Sinus 85: Digitaler Drehstromzähler bis 85A Direktmessung
- Mit 2 N-Klemmen zum einfachen Durchschleifen des Neutralleiters
- Anschlussart klassisch mit getrennten Strom- und Spannungseingängen, Stromeingänge potential-getrennt über Stromwandler. Eine Erdung der Stromwandler auf der Sekundärseite (Ausgang) ist möglich
Messung:
- Zur Messung von Wirk- und Blindenergie mit Rücklaufsperre
- Zweitarif-Zähler HT/NT
- Genauigkeit: Wirkenergie B (Kl.1), Blindenergie A (Kl.2)
Anzeige:
- LC-Display 8-stellig (5+3 Nachkommastellen)
- Im Menü kann angezeigt werden: Spannung (V), Strom (A), Leistung (W), Scheinleistung (VA), Blind-leistung (var), Frequenz (Hz), Leistungsfaktor (cos phi)
- Mit 2 LED‘s für Wirk- und Blindenergie, Dauerlicht bei Netzanschluss ohne Last und proportional zur momentanen Leistung blinkend mit 1 Imp./Wh
Schnittstellen:
- Mit 2 S0-Impulsausgängen für Wirk- und Blindenergie
- ab Werk 5000 Imp./kWh/kvarh, Impulsanzahl indiv. einstellbar, z.B. 250 Imp.kWh/kvarh oder bei optional integrierter M-Bus bzw. Modbus Schnittstelle 1 S0 Impulsausgang für Wirkenergie (einstellbar)
- Optional mit integrierter M-BUS- oder Modbus Schnittstelle
Freigaben:
- Mit spezieller Freigabe für Photovoltaik-Energiemssung mit erweitertem Messbereich
- Optional mit EU-gültiger MID-Beglaubigung
