Digitale Leuchtbandanzeigen - Bargraphen

PDF
Beschreibung

Beschreibung

Digitale Leuchtbandanzeigen



Einbaugehäuse Skalenlänge Segmente Bezeichnung Ansteuerung
ab 72x24 25 10 DBA-EA13/A DC Strom/Spannung
ab 72x24 50 20 DBA-EA20/A DC Strom/Spannung

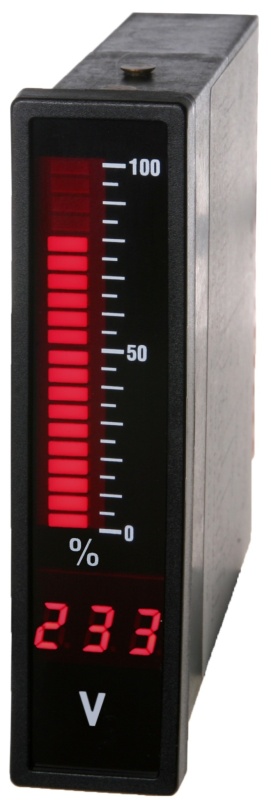

ab 96x24 50 20 DBA-EA23/A DC Strom/Spannung
ab 96x24 50 20 DBA-EA23/D DC Strom/Spannung mV/mA
ab 96x24 50 20 DBA-EA23/F AC Strom/Spannung
ab 96x24 50 20 DBA-EA23/L PT1000 Temperatur
ab 96x24 50 (75) 20 (30) DBA-EA23/M DBA-EA30/M PT100 Temperatur
ab 96x24 75 30 DBA-EA30/A DC Strom/Spannung
ab 96x24 75 30 DBA-EA30/D DC Strom/Spannung mV/mA
ab 96x24 75 30 DBA-EA30/F AC Strom/Spannung
ab 96x24 75 30 DBA-EA30/L PT1000 Temperatur
ab 96x24 50 (75) 20 (30) DBA-ES**/P1** ProfiBus DP
ab 96x24 100 40 DBA-EA43/A DC Strom/Spannung
ab 96x24 100 40 DBA-ZA43/A DC Strom/Spannung
ab 96x24 125 50 DBA-EA50/A DC Strom/Spannung
ab 144x48 100 (125) 40 (50) DBA-EA43/F****, DBA-EA50/F**** AC Strom/Spannung
ab 144x48 2x125 2x50 DBA-ZA50/A DC Strom/Spannung



Download

Digitale Leuchtbandanzeigen (ab Seite 57)



In dieser Liste sind folgende Typen enthalten:

DBA-EA13/A DBA-EA20/A DBA-EA23/A DBA-EA23/D DBA-EA23/F DBA-EA23/L DBA-EA23/M DBA-EA30/M DBA-EA30/A DBA-EA30/D DBA-EA30/F DBA-EA30/L DBA-ES**/P1** DBA-EA43/A DBA-ZA43/A DBA-EA50/A DBA-EA43/F****, DBA-EA50/F**** DBA-ZA50/A
