(K)PQg - Drehspulinstrumente mit Gleichrichter

Hauptbild - (K)PQg - Drehspulinstrumente mit Gleichrichter

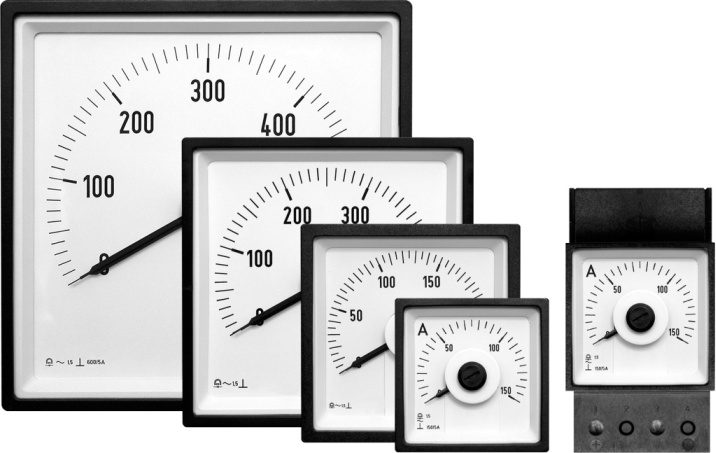

KPQg - Drehspulinstrumente mit Kreisskala und Gleichrichter - (K)PQg - Drehspulinstrumente mit Gleichrichter
Austausch der Skala bei Schalttafeleinbaugeräten und Messgeräten zur Hutschienenmontage - (K)PQg - Drehspulinstrumente mit Gleichrichter

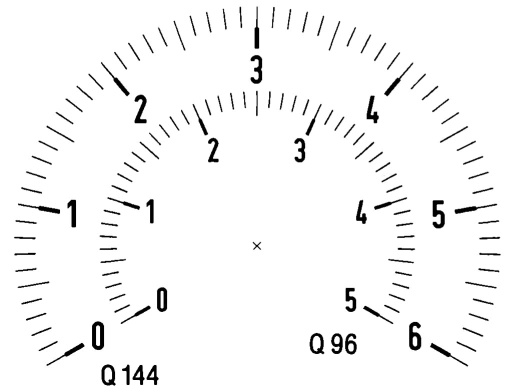

240° Kreisskala - (K)PQg - Drehspulinstrumente mit Gleichrichter

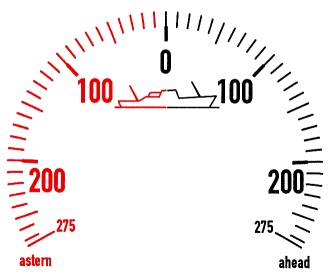

Skalenbeispiel 240° Kreisskala - (K)PQg - Drehspulinstrumente mit Gleichrichter
Eigenschaften
  • AC Strom- und Spannungsmessung

  • Wechselskala

  • Linearer 90° Skalenverlauf (PQg)

  • Linearer 240° Skalenverlauf (KPQg)

  • Gute Ablesbarkeit

  • Hohe Rüttel- und Stoßfestigkeit

  • Klemmenabdeckung nach VGB 04 (Option)

Beschreibung

Die Messinstrumente der (K)PQg-Serie verfügen über einen integrierten Gleichrichter und dienen zur Messung von Strom- und Spannung in Wechselstromnetzen. Während die PQg-Messinstrumente eine lineare 90°-Skala verfügen, haben die Kreisskalengeräte KPQg eine lineare 240°-Skala.

Varianten

PQg 45 45 mm für Hutschienenmontage
PQg 48 48 x 48 mm für Schalttafeleinbau
PQg 72 72 x 72 mm für den Schalttafeleinbau
PQg 96 96 x 96 mm für den Schalttafeleinbau
PQg 144 144 x 144 mm für den Schalttafeleinbau
KPQg 45 45 mm für Hutschienenmontage
KPQg 48 48 x 48 mm für Schalttafeleinbau
KPQg 72 72 x 72 mm für den Schalttafeleinbau
KPQg 96 96 x 96 mm für den Schalttafeleinbau
KPQg 144 144 x 144 mm für den Schalttafeleinbau

Anwendung

Die Instrumente mit Drehspulmesswerk und eingebauten Gleichrichter sind zum Schalttafeleinbau in Stark- und Schwachstromanlagen bestimmt, wo Messungen von Wechselströme und Spannungen mit einem kleinen Eigenverbrauch des Messinstrumentes erforderlich sind. Sie messen den arithmetischen Mittelwert des Wechselstroms bzw. der Spannung in einem Frequenzbereich von 40 bis 5000 Hz. Die Skala wird in Effektivwerten bei Sinusform der Messgröße angezeigt. Eine Verzerrung der Sinuskurve verursacht Messfehler.

Mechanischer Aufbau

Zur Gleichrichtung werden Germaniumdioden mit sehr niedrigen Sperrstrom verwendet. Die Skalen des Instrumentes sind nahezu linear, außer bei Spannungsmessern unter 10V, wo sie im Anfangsteil etwas zusammengedrängt sind. Bei Strommessern ist ein Stromwandler für Messungen mit Messwandlern .../1A und.../5A eingebaut. Die Gehäusekonstruktion ermöglicht ein schnelleres Auswechseln der Skala, wodurch bei unverändertem Messbereich verschiedene Skalenausführungen zur Messung elektrischer und nichtelektrischer Größen möglich sind. Wenn z.B. bei einem Instrument, das über Messwandler (Bereiche 1A, 5A, 100V) angeschlossen ist, der Primärwert geändert wird, braucht nicht ein neues Instrument eingebaut zu werden, sondern wird lediglich die Skala ausgewechselt.

Technische Daten

Genauigkeitsklasse

1.5 (entsprechend EN 60 051)

Gehäuse

Polycarbonat selbstverlöschend, entsprechend UL 94 V-0

Schutzart

Gehäuse IP 52
Anschlussklemmen IP 00 (IP 20 bei Baugröße 45)
entsprechend 60529: 1989

Gebrauchslage

senkrecht ± 5°

Umgebungsbedingungen

Klimaklasse

2 entsprechend VDE/VDI 3540

Temperatur

Referenzbereich +18 … +28°C
Arbeitsbereich -25 … +55°C
Lagerung -40 … +70°C

Relative Luftfeuchte

? 80 % (ohne Betauung)

Messbereiche

Strommesser

Nennwert [?A]

100 ?A bis zu 800 ?A

Nennwert [mA]

1 mA bis zu 10 mA

Nennwert [A] - Stromwandler

x A / 1 A     x A / 5 A1)


1)KPQg 48 nur lieferbar mit externem Stromwandler 1 A/5 mA oder 5 A/5 mA

Spannungsmesser

Nennwerte [V]

2,5 V bis zu 600 V

Nennwert [V] - Spannungswandler

xV / 100 V2) xV / 110 V2)


2) Für Anschluss an Wandler: Wandlerübersetzungsverhältnis und Nennbereich müssen bei der Bestellung angeben werden
