EQtri - Multivoltinstrumente

PDF

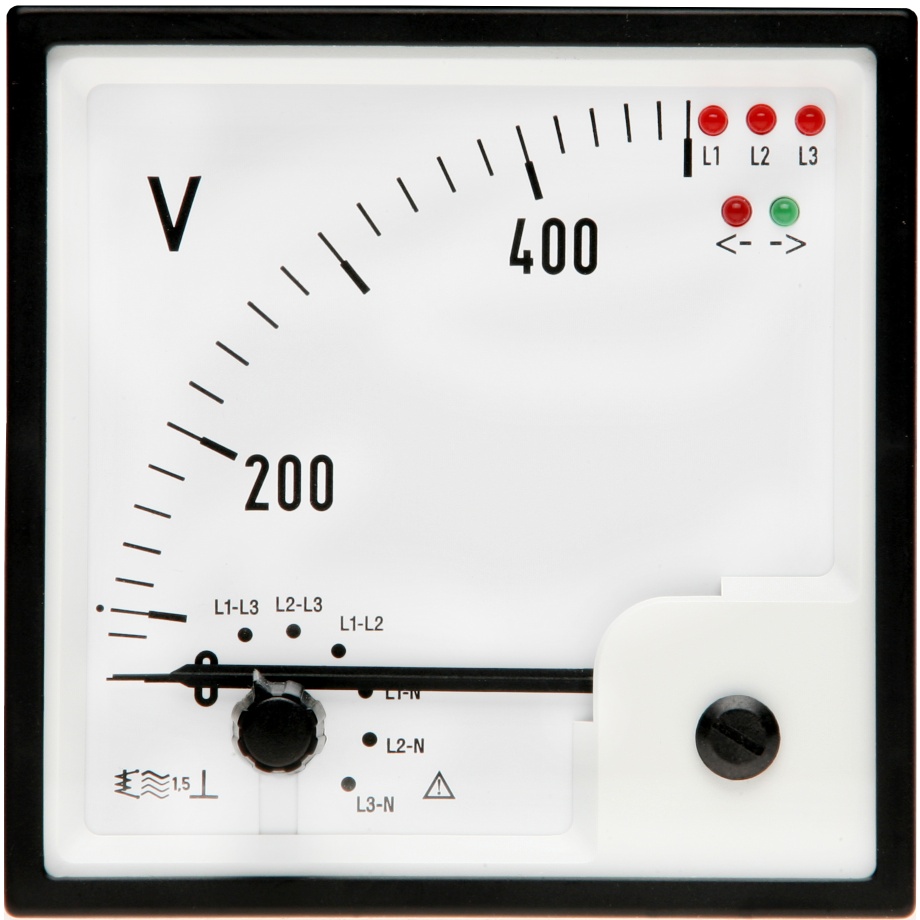

EQtri 96/6 DP - MultivoltmeterEQtri 96/6 DP - Multivoltmeter
EQtri 96/6 DP - Multivoltmeter
Austausch der Skala - Dial Exchange
Beschreibung

Eigenschaften

  • AC-Spannungsmessung
  • Wechselskala
  • Hohe Rüttel- und Stoßfestigkeit
  • Klemmenabdeckung nach VGB 04 (Option)
  • dreistufiger Umschalter (Phase gegen Phase) oder sechstufiger Umschalter (Phase gegen Phase, Phase gegen N)
  • optionale LED-Phasenausfallanzeige und Drehfeldrichtungsanzeige

Anwendung

Das EQtri kommt überall dort zum Einsatz, wo bisher mehrere Instrumente eingebaut waren oder ein externer Umschalter verwendet worden ist, um den Spannungswert der Phasen zu messen.

Option Drehfeldrichtungsanzeige/Phasenausfallanzeige:
Wenn ein vollständiges rechtes Drehfeld vorhanden ist, leuchtet die grüne LED der Drehfeldrichtungsanzeige. Ist ein vollständig linkes Drehfeld vorhanden, leuchtet die rote LED der Drehfeldrichtungsanzeige. Bei Ausfall einer Phasenspannung ist kein vollständiges Drehfeld mehr vorhanden und beide LEDs leuchten mit verminderter Helligkeit. Die Phasenausfallanzeige erfolgt über 3 zusätzliche LEDs.



Downloads

de-Liste-7-Schalttafeleinbauinstrumente.pdf
