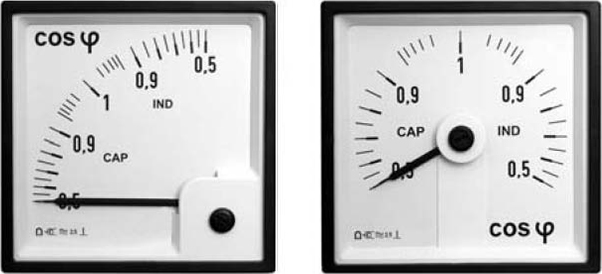

DQLe (KDQLe) - Leistungsfaktormesser

PDF

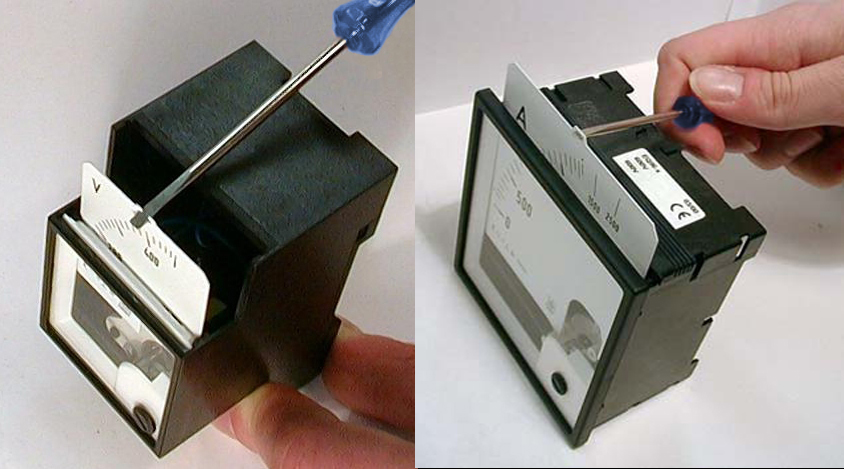

Austausch der Skala - Dial Exchange
Beschreibung

Eigenschaften

  • Leistungsfaktor (Phasenwinkel cos φ)
  • Geringer Eigenverbrauch
  • Breiter Frequenzbereich
  • Stromanschluss über Durchführungswandler
  • Wechselskala
  • Klemmenabdeckung nach VGB 04 (Option)

Anwendung

Das Instrument dient zur Messung des Leistungsfaktors in Einphasen-
Wechselstromnetzen oder Dreileiter-Drehstromnetzen mit
symmetrischer Belastung, also des Phasenwinkels (cos φ) zwischen
Spannung und Strom.

Technische Daten

Genauigkeitsklasse: 2.5 entsprechend EN 60 051
Gehäuse: Polycarbonat selbstverlöschend, entsprechend UL 94 V-0
Schutzart:

Gehäuse IP 52
Anschlussklemmen IP 00 (IP 20 bei Baugröße 45)
entsprechend 60529: 1989

Gebrauchslage: senkrecht ± 5°
Umgebungsbedingungen
Klimaklasse: 2 entsprechend VDE/VDI 3540
Temperatur:

Referenzbereich +18 … +28°C
Arbeitsbereich -25 … +55°C
Lagerung -40 … +70°C

Relative Luftfeuchte: ≤ 80 % (ohne Betauung



Eingänge

Nennspannung Un: 57, 100*), 110*), 230, 400, 500 V
Nennstrom In 1 A oder 5 A
Frequenzbereich:
Einphasen-Wechselstromnetz 49 ... 50 ... 51 Hz
Dreiphasen-Drehstromnetz 45 ... 50 ... 65 Hz
Messbereiche: cap 0,5 ... 1 ... 0,5 ind
  cap 0,8 ... 1 ... 0,3 ind

*) auch für Anschluss über Spannungswandler x/100/110V

Bestellangaben

Bei der Bestellung sind folgende Daten anzugeben:

  • Ausführung und Typ des Leistungsfaktormessers
  • Messbereich
  • Nennstrom bzw. das Übersetzungsverhältnis des Stromwandlers
  • Nennspannung bzw. das Übersetzungsverhältnis des Spannungswandlers

Bestellbeispiele:

  • DQLe 96 0.5cap. …1…0.5ind., 500/5A, 230V
  • KDQLe 96 0.5cap. …1…0.5ind., 200/5A, 10kV/110V

KDQLe 72 DQLe 72 KDQLe72 DQLe72 KDQLe 96 DQLe 96 KDQLe96 DQLe96 KDQLe 144 DQLe 144 KDQLe144 DQLe144
