(F)LMÖ 96-8 - Leuchtmelder für Brandschutzklappen

PDF
Beschreibung

Beschreibung

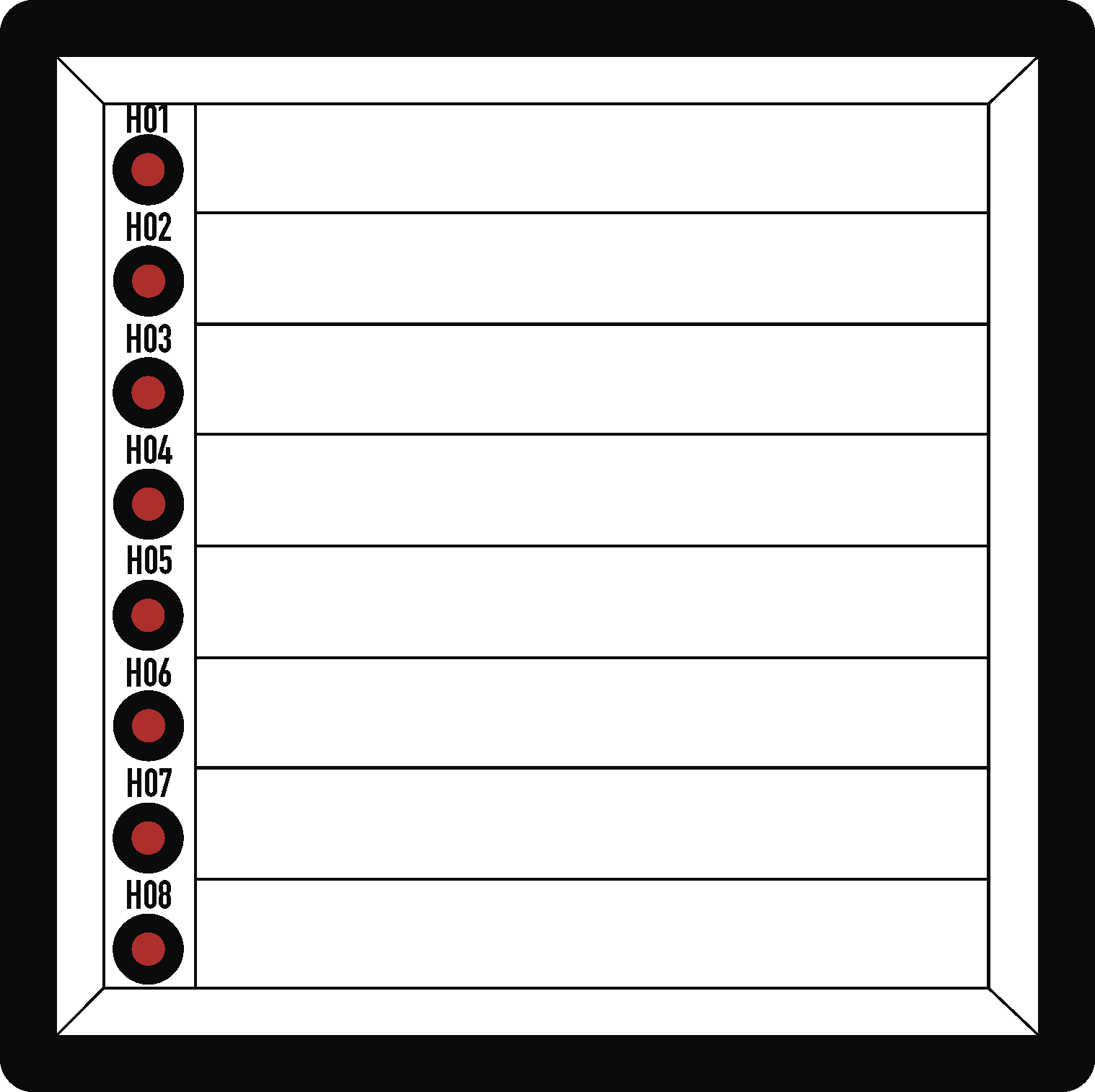

(F)LMÖ...

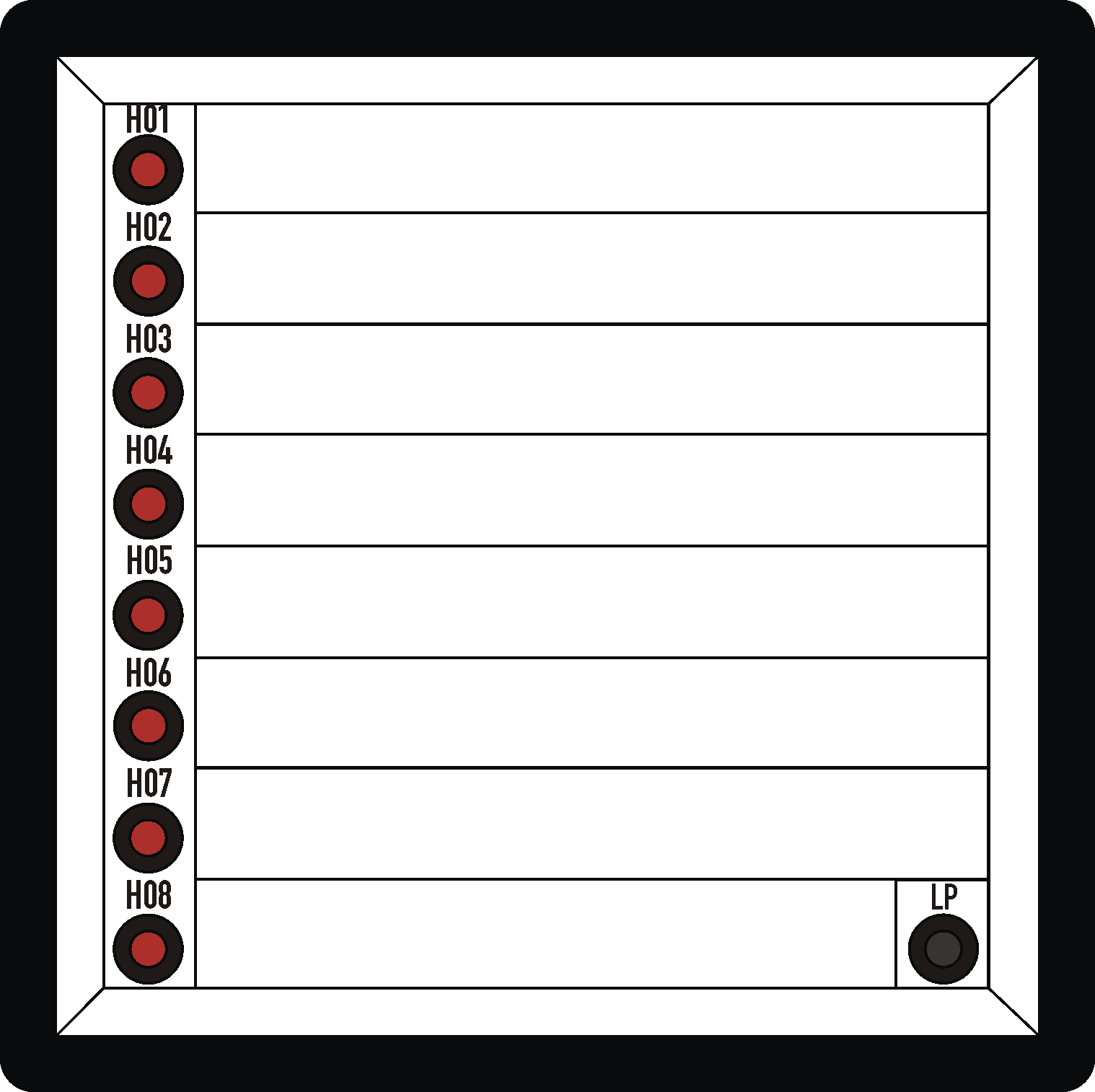

Meldetableau zur Signalisierung von Betriebs- und/oder Störmeldungen. Es kann je nach Ausführung bis zu 16 optische Meldungen anzeigen. Die LED-Bestückung erfolgt als Standard in Rot, gegen Aufpreis auch in Grün, Gelb, Blau oder Weiß. Ansteuerung der LED’s über Öffnerkontakte (Ruhestromprinzip). In der Ausführung LMÖ 96-xx.xT mit integrierter Lampenprüftaste.

Technische Daten

Typ LMÖ FLMÖ
Standardhilfsspannung 24V AC/DC oder 230V AC 24V AC/DC oder 230V AC
Leistungsaufnahme max. 5W 5VA max. 5W 5VA
Signalspannung 24V AC/DC 230V AC 24V AC/DC 230V AC
Eingangsstrom (pro Kanal) max. 6mA max. 6mA max. 6mA max. 6mA
Kontaktierbarkeit 250V / 2A 250V / 2A
LED-Größe 3 mm / 5 mm 5 mm



Klemmenbeschreibung

Eingang "1-8"

Signaleingänge

Eingang "GND" Bezugspotentional für die Eingänge 1-16
Eingang "L,N" Hilfsspannungseingang
Eingang “LP” Lampenprüfeingang
Ausgang “12,11,14” Relaisausgang Wechsler



Bestellbeispiel

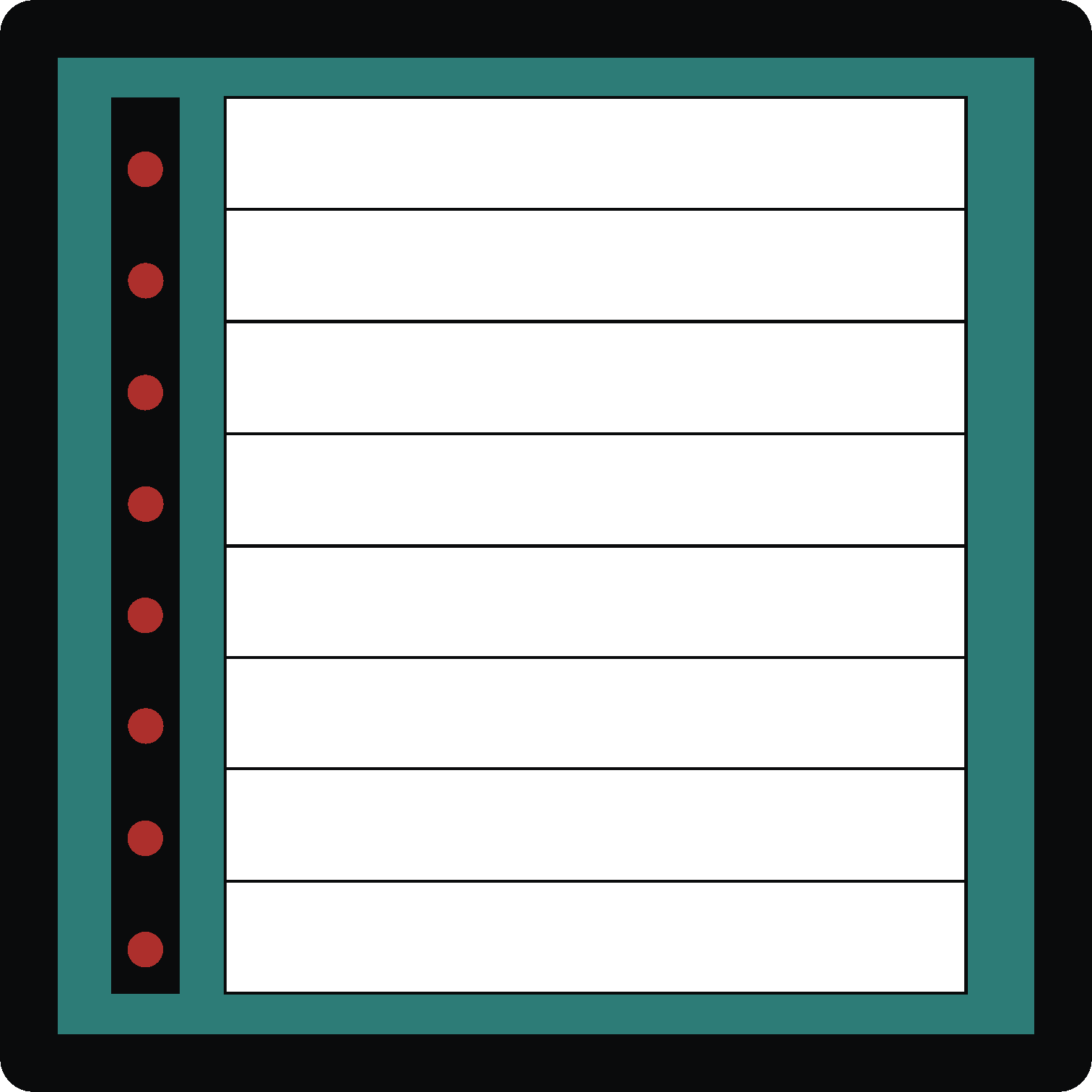

FLMÖ 96-8.1  5 mm für 24V AC/DC

Download

de-Datenblatt-LMÖ.pdf
