LMT 72-4

PDF

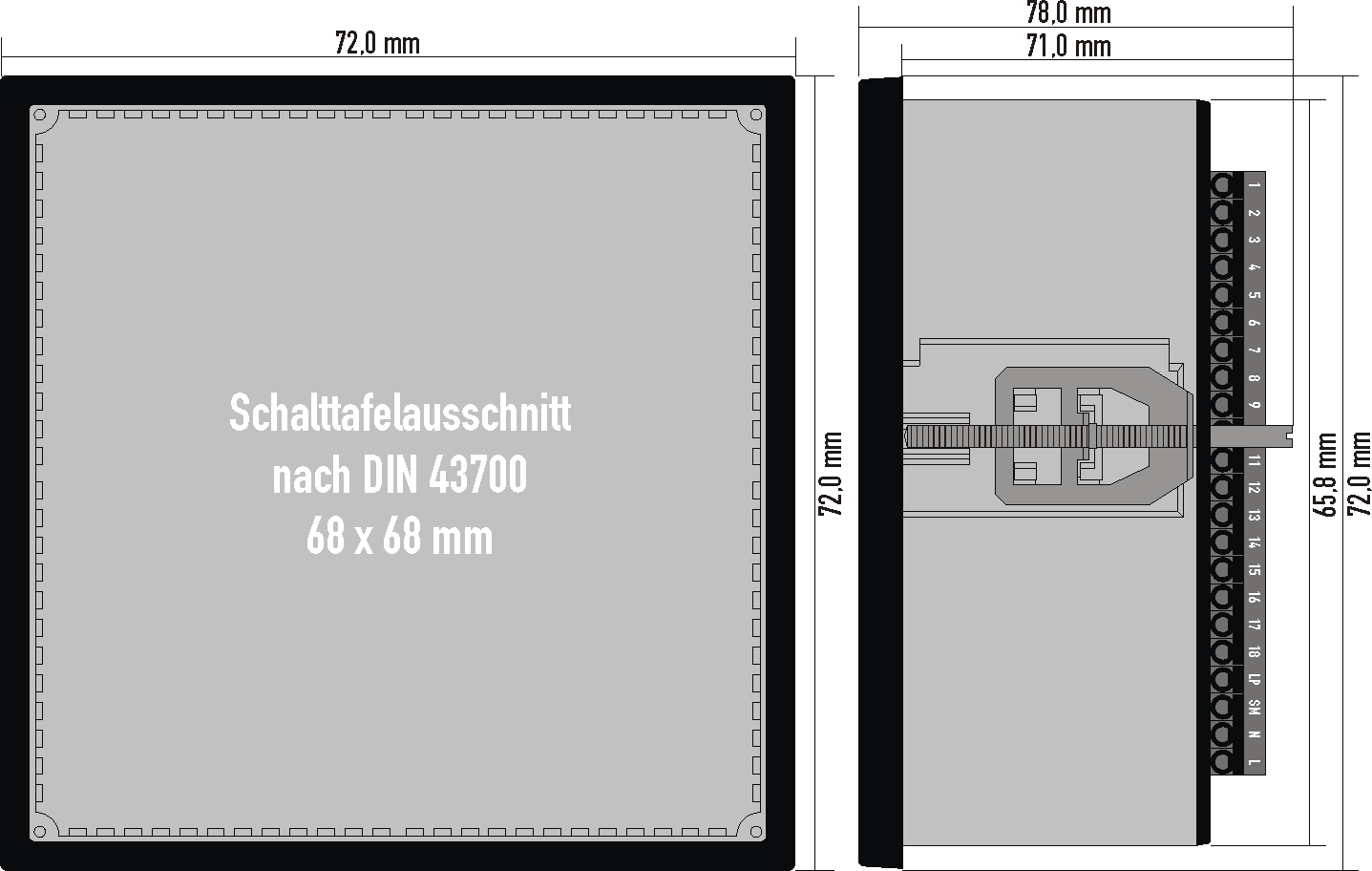

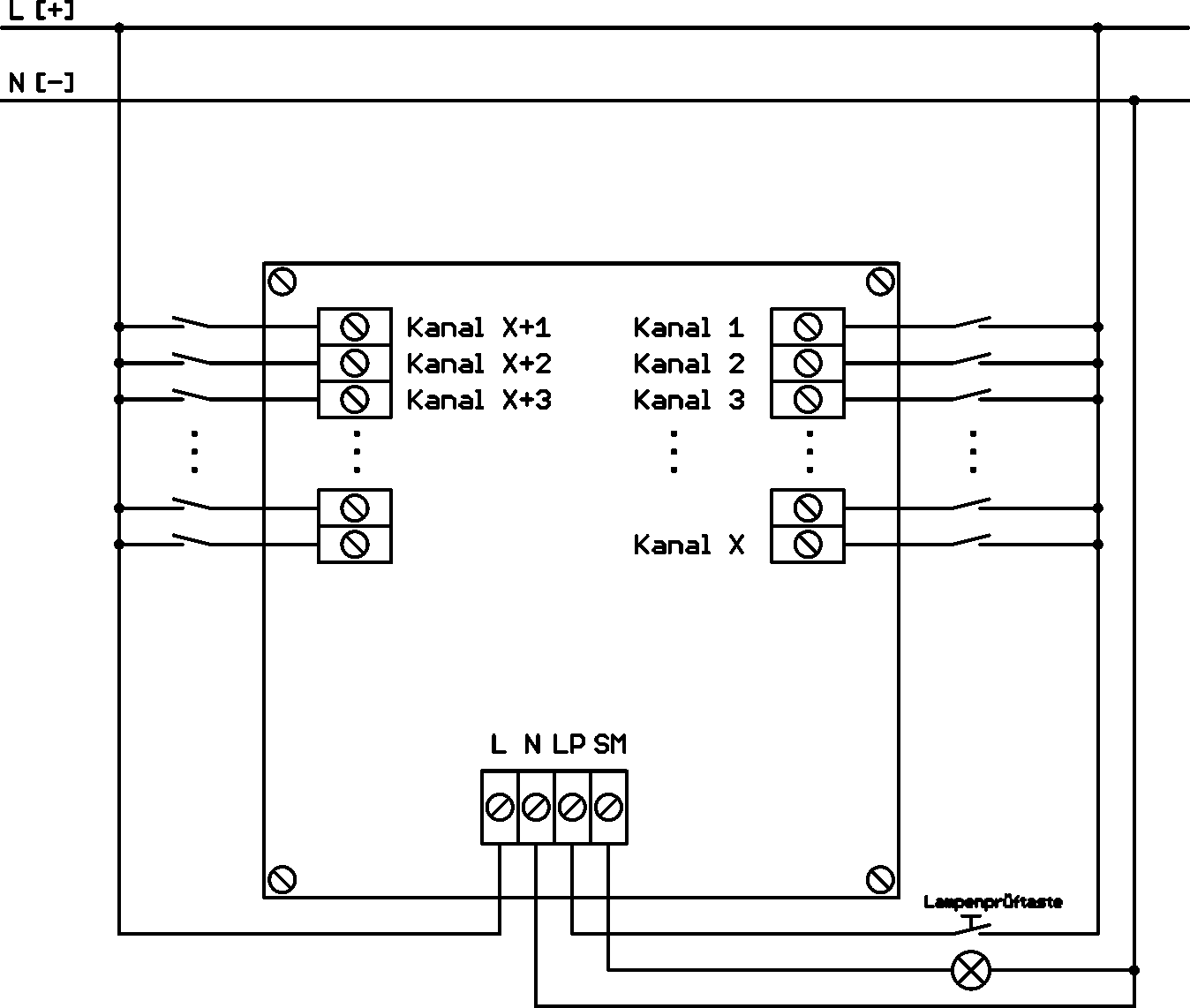

Schaltbild / Schematic
Beschreibung

Beschreibung

LMT...

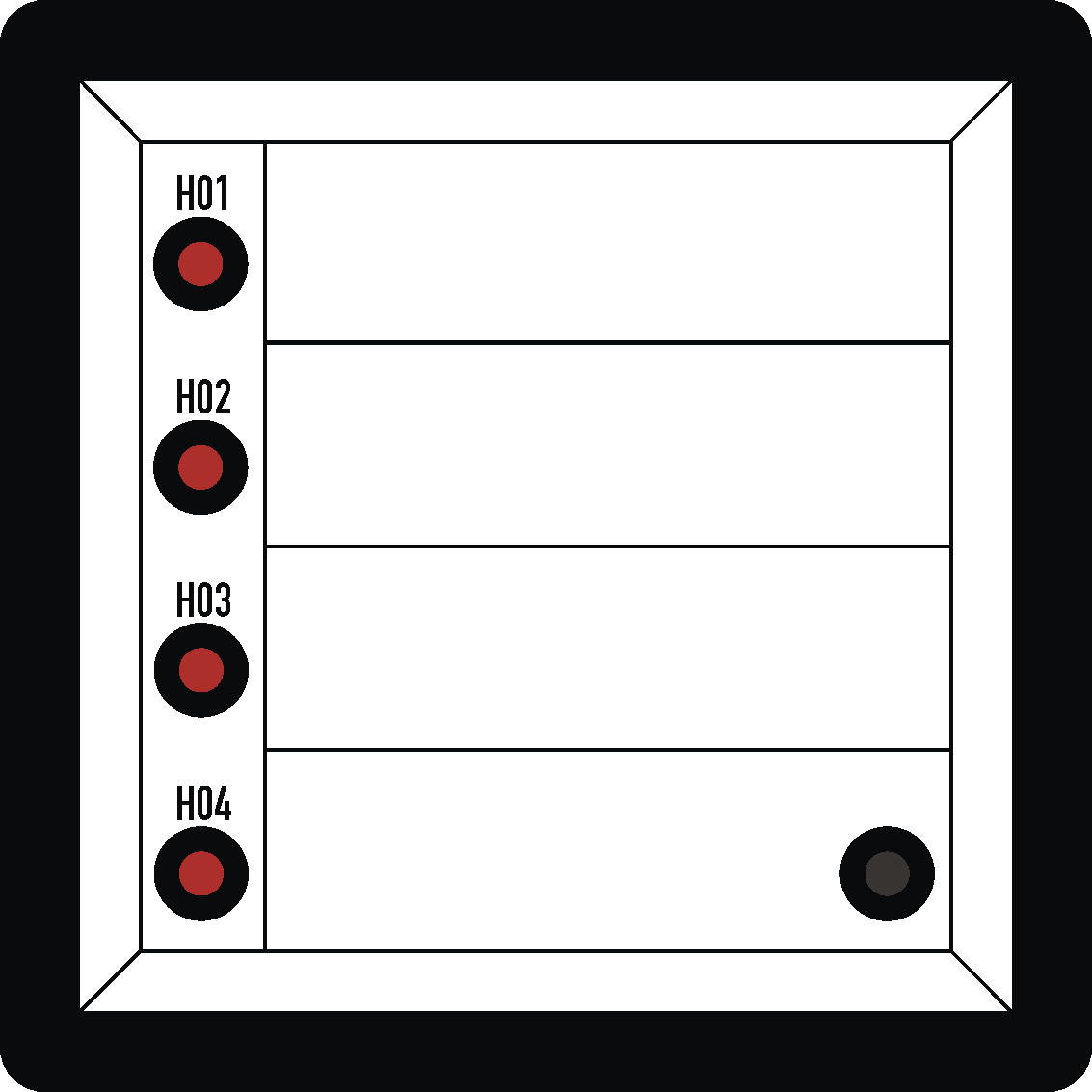

Meldetableau für optische Meldung. Die jeweilige LED zeigt direkt den Zustand des Eingangssignales an. Das Gerät verfügt über einen Sammelmeldeausgang und einen Lampenprüfeingang. Ein Lampenprüftaster ist integriert.

Technische Daten

Typ LMT
Standardhilfsspannung 24V AC/DC
Leistungsaufnahme  2W
Signalspannung 24V AC/DC
Eingangsstrom (pro Kanal) ca. 5mA
Belastbarkeit "SM" 0,1A*)
LED-Größe 3 mm / 5 mm



Klemmenbeschreibung

Eingang "1-4"

Signaleingänge

Eingang "L" Hilfsspannungseingang
Eingang "N" gemeinsame Masseklemme
Eingang "LP" Lampenprüfeingang
Ausgang "SM" potentialgebundener Sammelmeldeausgang*)

*) Bitte Beachten Sie:

Sammelmeldeausgang "SM":
Der benötigte Ausgangsstrom muss von den aktiven Signaleingängen zur Verfügung gestellt werden. Bei Wechselspannungssignalen wird nur die positive Halbwelle ausgegeben. Induktive Verbraucher, wie Hilfsschütze, sind mit geeigneten RC-Kombinationen zur Vermeidung von Überspannungen zu beschalten.

Bestellbeispiel

LMT 72-4.1   5 mm für 24V AC/DC
