LMBT 72-3

PDF
Schaltbild / Schematic
Beschreibung

Beschreibung

LMBT...

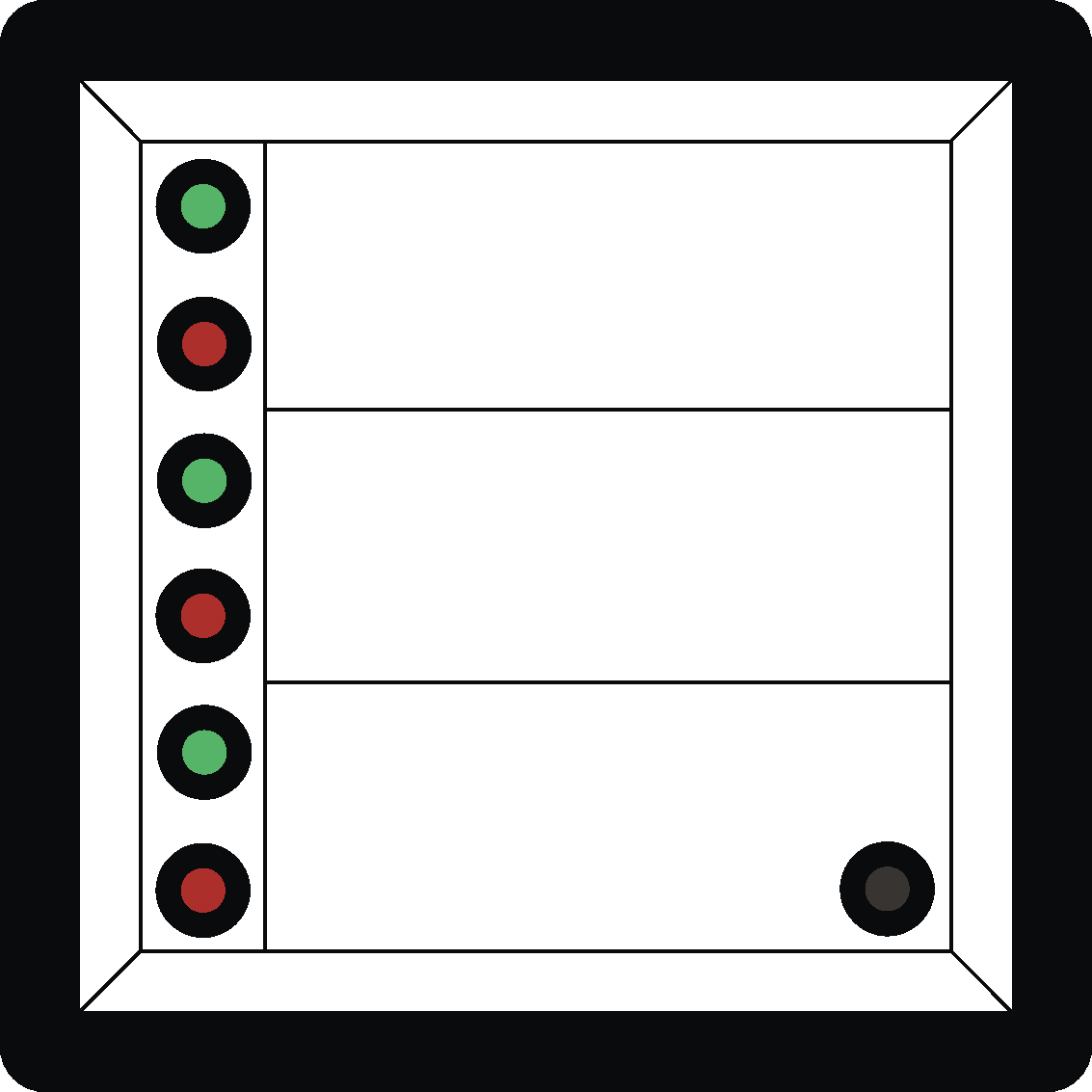

Meldetableau für optische Meldung. Die jeweilige LED zeigt direkt den Zustand des Eingangssignales an. Das Gerät verfügt über einen Sammelmeldeausgang und einen Lampenprüfeingang. Ein Lampenprüftaster ist integriert.
Alle ungeraden Signaleingänge sind als Betriebsmeldung ausgelegt und wirken nicht auf den Sammelmeldeausgang. Ein Lampenprüftaster ist integriert.

Technische Daten

Typ LMBT
Standardhilfsspannung 24V AC/DC
Leistungsaufnahme  2W
Signalspannung 24V AC/DC
Eingangsstrom (pro Kanal) ca. 5mA
Belastbarkeit "SM" 0,1A*)
LED-Größe 3 mm / 5 mm



Klemmenbeschreibung

Eingang "1-6"

Signaleingänge

Eingang "N" gemeinsame Masseklemme
Eingang "LP" Lampenprüfeingang
Ausgang "SM" potentialgebundener Sammelmeldeausgang*)

Bestellbeispiel

LMBT 72-3.1   5 mm für 24V AC/DC
