LM 144-9
Beschreibung
Beschreibung
LM...

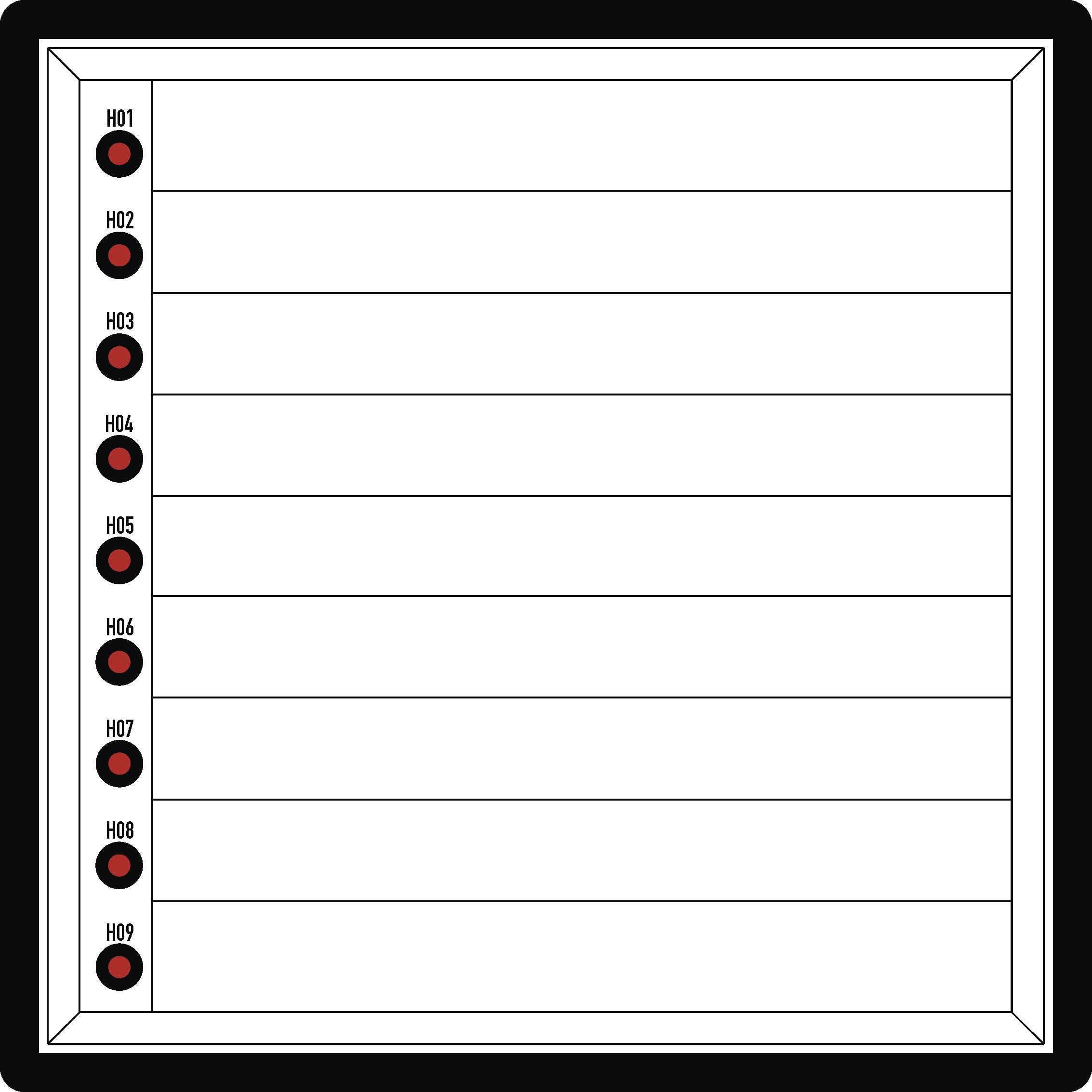

Meldetableau für optische Meldung. Die jeweilige LED zeigt direkt den Zustand des Eingangssignales an. Das Gerät verfügt über einen Sammelmeldeausgang und einen Lampenprüfeingang.
Technische Daten
| Typ | LM | |||
| Standardhilfsspannung | Keine | |||
| Leistungsaufnahme | - | - | ||
| Signalspannung | 24V AC/DC | 230V AC | ||
| Eingangsstrom (pro Kanal) | ca. 5mA | ca. 2mA | ||
| Belastbarkeit "SM" | 1A*) | |||
| LED-Größe | 3 mm / 5 mm | |||
Klemmenbeschreibung
|
Eingang "1-9" |
Signaleingänge |
| Eingang "N" | gemeinsame Masseklemme |
| Eingang "LP" | Lampenprüfeingang |
| Ausgang "SM" | potentialgebundener Sammelmeldeausgang*) |
*) Bitte Beachten Sie:
Sammelmeldeausgang "SM":
Der benötigte Ausgangsstrom muss von den aktiven Signaleingängen zur Verfügung gestellt werden. Bei Wechselspannungssignalen wird nur die positive Halbwelle ausgegeben. Induktive Verbraucher, wie Hilfsschütze, sind mit geeigneten RC-Kombinationen zur Vermeidung von Überspannungen zu beschalten.
Bestellbeispiel
LM144-9.1 5 mm für 24V AC/DC
