(F)LMI 96-8

PDF

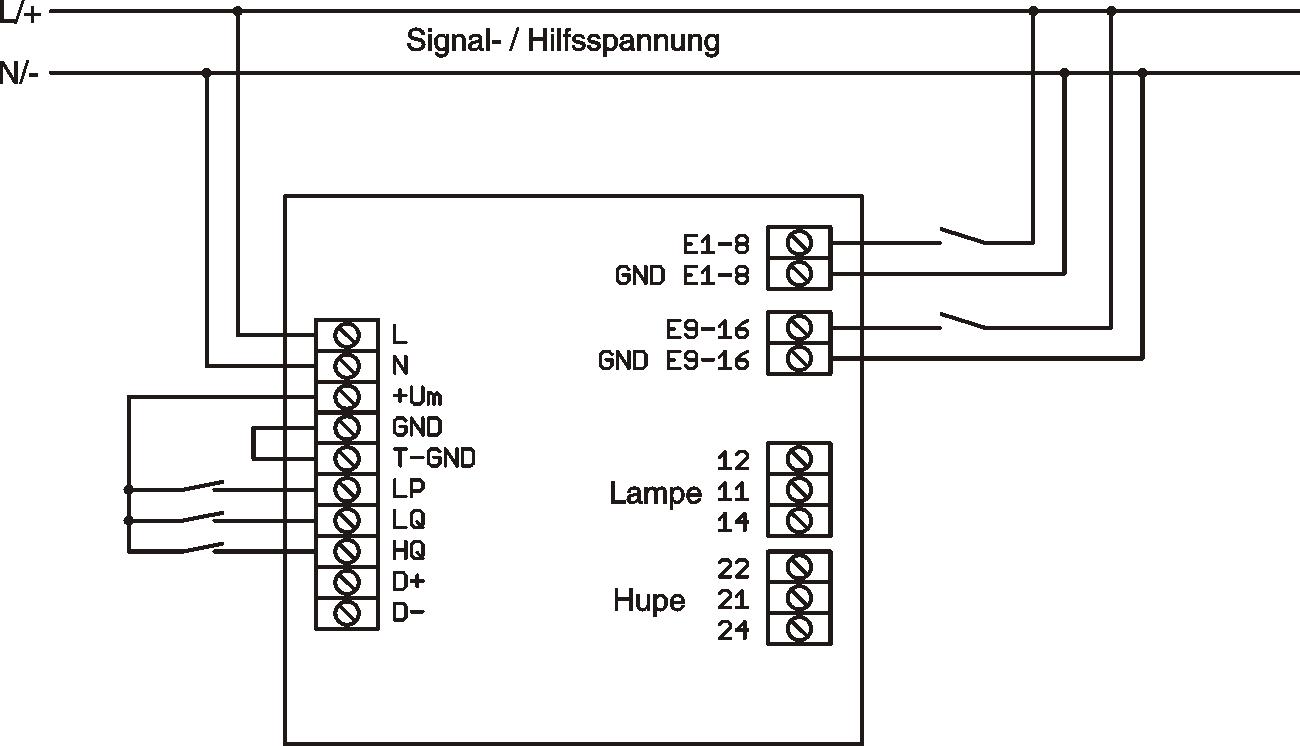

Anschlussbild / Schematic
Beschreibung

Beschreibung

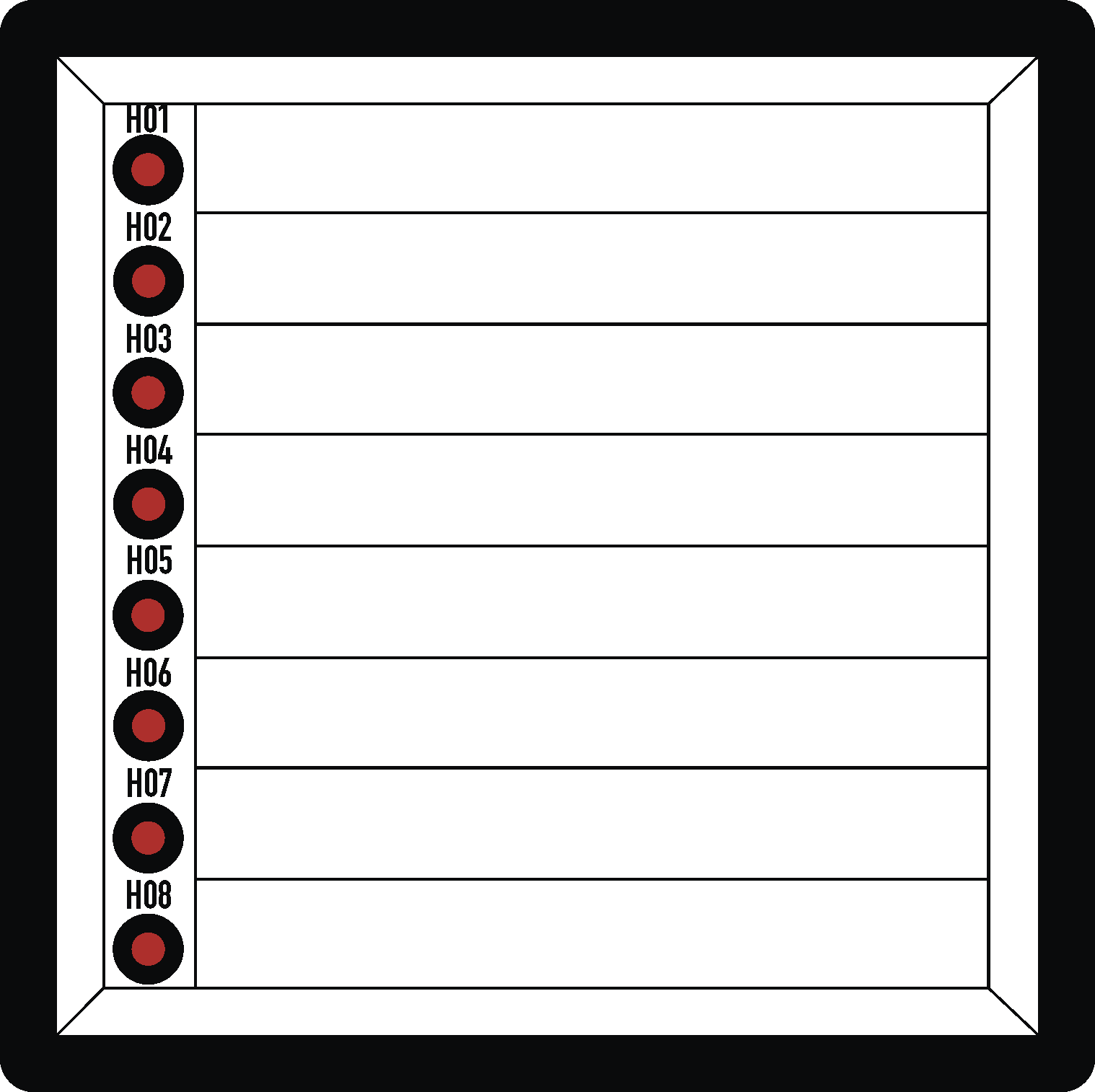

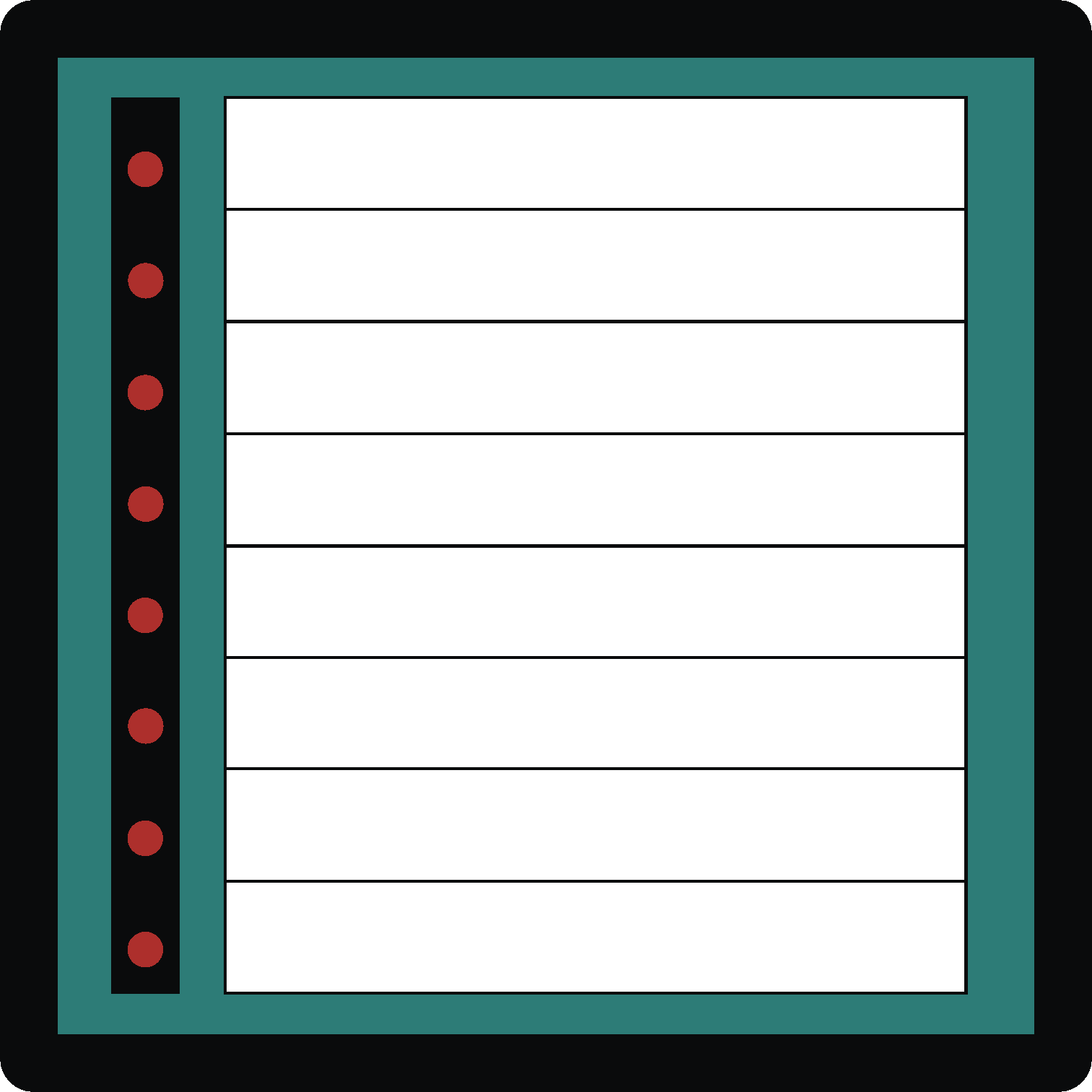

Das Gerät (F)LMI ist ein microprozessorgesteuertes Meldetableau, das 8 optische Meldungen anzeigt. Die LED-Bestückung erfolgt als Standard in Rot. Optional sind auch die Farben Grün, Blau, Orange, Gelb und Weiß erhältlich. Über eine integrierte 2-Draht Schnittstelle können bis zu 127 Geräte miteinander vernetzt werden, damit ist eine synchronisierte Darstellung und Bedienung von 2032 Meldungen möglich. Über die von der Front zugänglichen DIP-Schalter können verschiedene Betriebsarten und die Geräteadresse eingestellt werden, siehe unten. In der Ausführung FLMI erfolgt die Beschriftung mit in Folientaschen einschiebbaren Papierstreifen. Alle Geräte besitzen Eingänge für den Anschluss externer Bedientasten mit den Funktionen Lampenprüfen, Meldung quittieren und Hupe quittieren.
Optional erhältlich sind: Integrierte Bedientasten, Relaisausgänge für den Anschluss einer Sammelmeldeleuchte und einer Hupe, Optokopplerausgänge die ein Abbild der LED´s wiedergeben. Bei vernetzten Geräten werden die Bedientasten und die Relaisausgänge nur in einem Gerät benötigt. Der eingebaute Microprozessor erlaubt eine flexible Anpassung an Sonderwünsche.

 Über DIP-Schalter einstellbare Funktionen:

  • Arbeitsstrom-/ Ruhestromprinzip umschaltbar
  • Speicher Ein/ Aus
  • Erstwert-/ Neuwert-/ Letztwertmeldung
  • Kombinierte Betriebs-/ Störmeldeanzeige
  • Einstellbare Signalverzögerungszeit 1s / 3s / 10s
  • Gerätekopplung über RS485 Ein / Aus
  • Geräteadresse



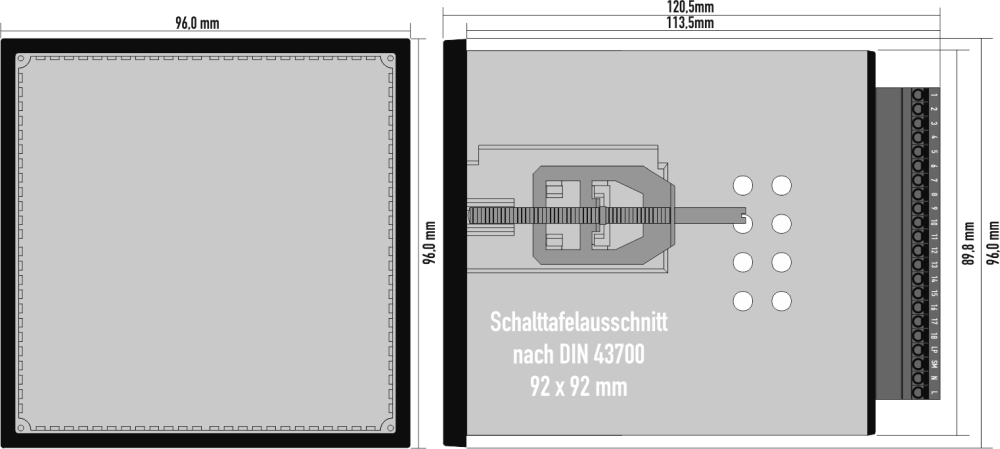

Technische Daten

Typ LMI FLMI
Standardhilfsspannung 24V AC/DC oder 230V AC 24V AC/DC oder 230V AC
Signalspannung 24V AC/DC 230V AC 24V AC/DC 230V AC
Leistungsaufnahme 5VA/Watt 5VA 5VA/Watt 5VA
Eingangsstrom (pro Kanal) ca. 5mA ca. 2mA ca. 5mA ca. 2mA
Relaisausgänge je 1 Wechsler, max. 250V/5A je 1 Wechsler, max. 250V/5A
LED-Größe 3 mm / 5 mm 5 mm


Klemmenbeschreibung

E1-E8

Signaleingang, L/+

GND E1-E8 Bezugspotential Signaleingang, N/-
L, N Hilfsspannungseingang
+Um, GND Hilfsspannung für externe Taster
T-GND Bezugspotential für Taster
LP, LQ, HQ Eingang für externe Bedientaster
11 / 12 / 14 Sammelmeldung (Lampe)  optional mit Relaisausgängen
21 / 22 / 24 Neuwertmeldung (Hupe)  optional mit Relaisausgängen
D+, D- 2-Draht Bus



Bestellbeispiel

FLMI 96-16.2   5 mm für 24V AC/DC



Optionen:

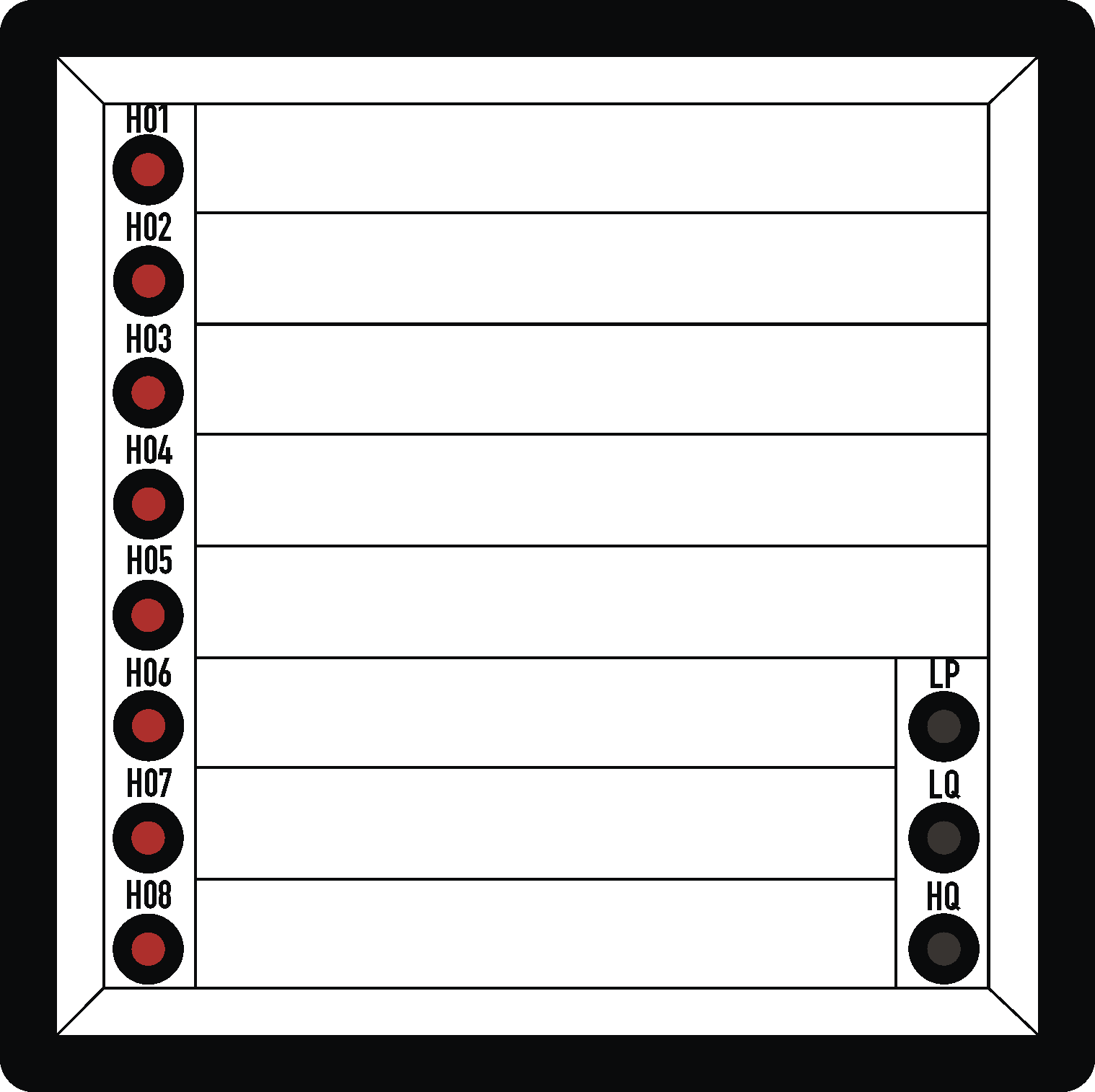

-T Integrierte Bedientasten
-R Relaisausgänge für Sammelmeldung und Hupe, nur (F)LMI ...
-A8 Open Emitter Ausgänge, nur (F)LMI ...
-A16 Open Emitter Ausgänge, nur (F)LMI ...
-U1 Galvanisch getrennte Hilfsspannung 12, 24, 42V AC/DC oder 60V DC
-U2 Galvanisch getrennte Hilfsspannung 110 oder 220V DC (mit einem externen DC/DC-Wandler)
