(F)LMBIL 96-8

PDF

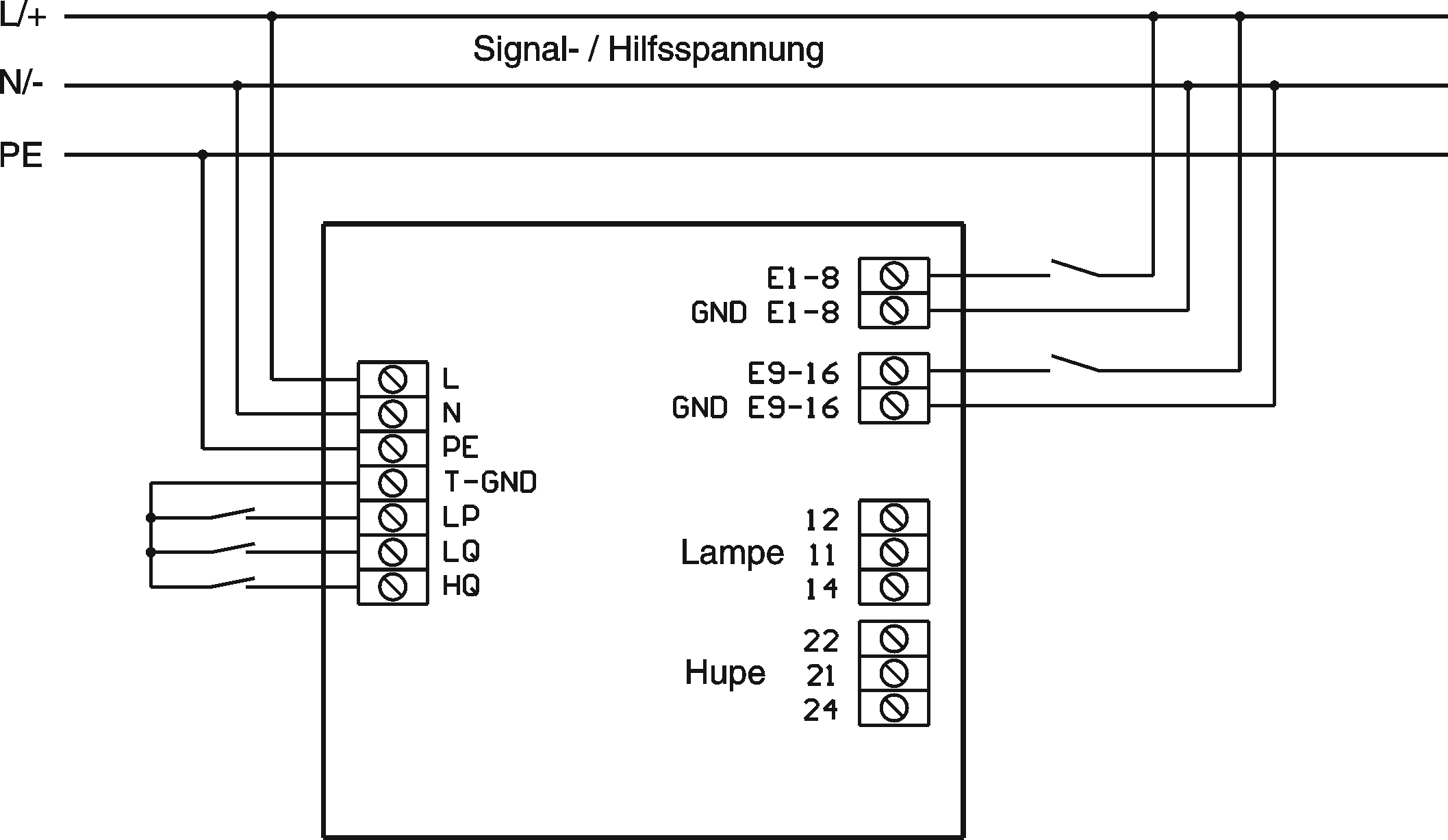

Anschlussbild / Schematic
Beschreibung

Beschreibung

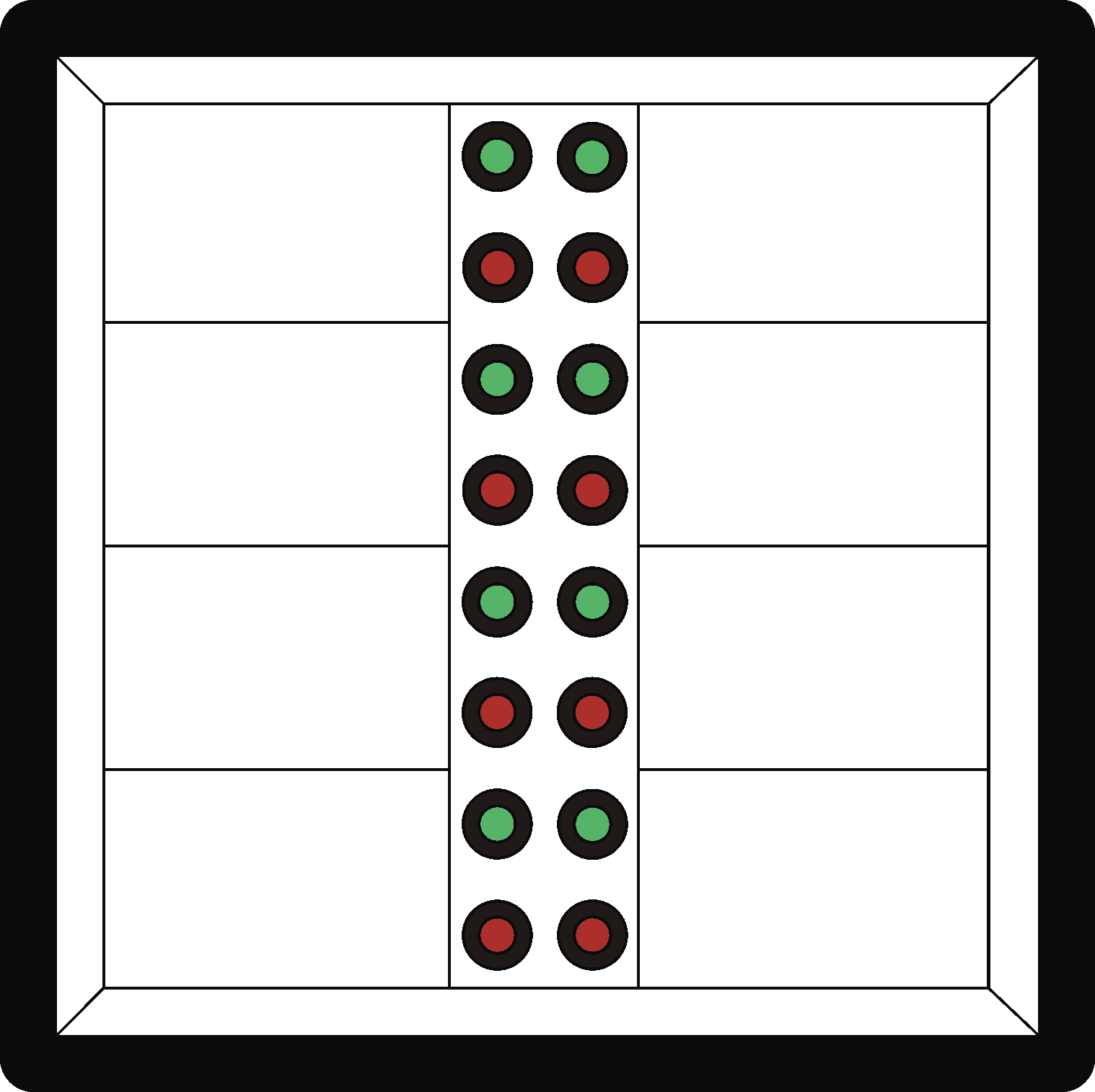

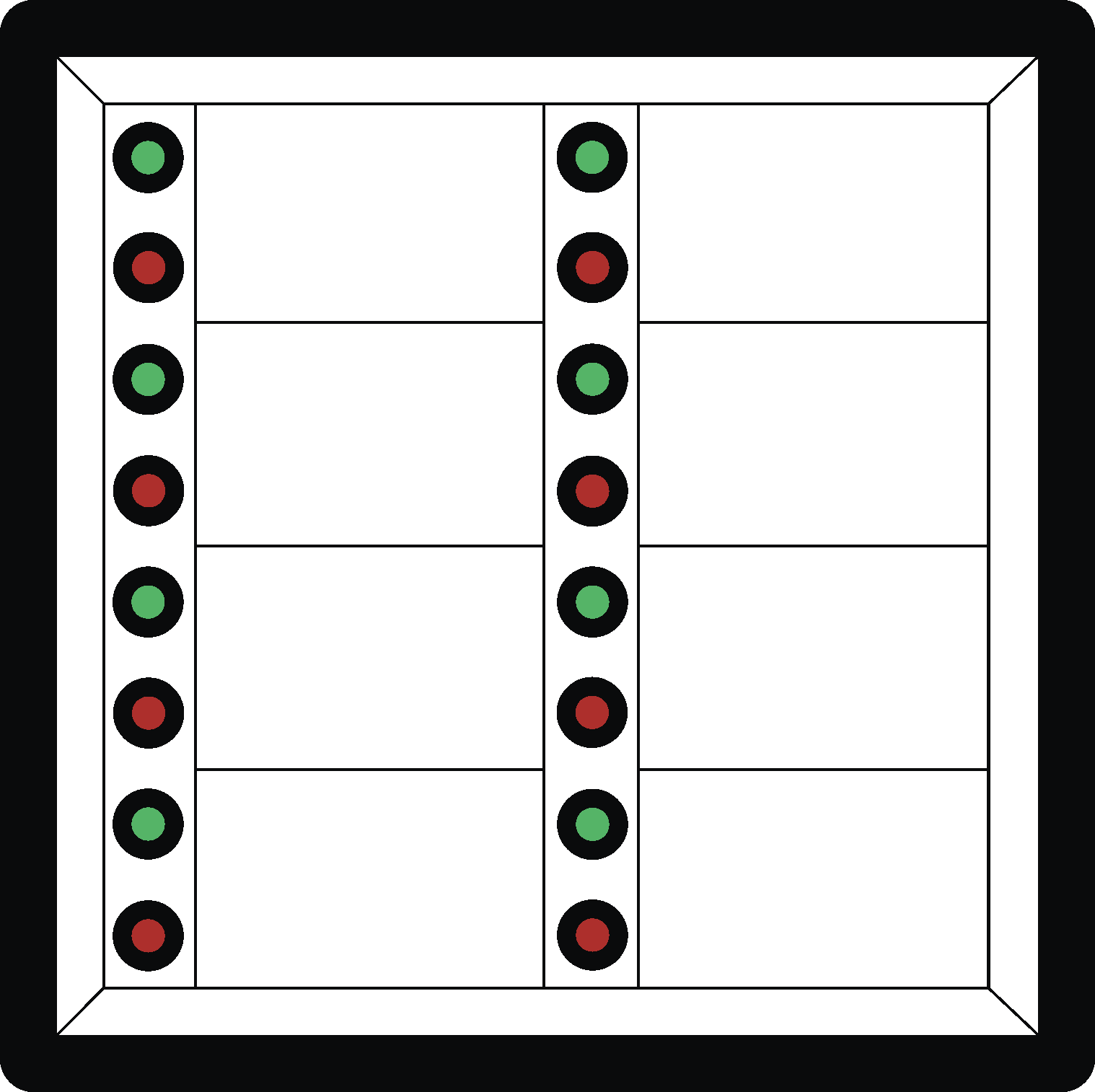

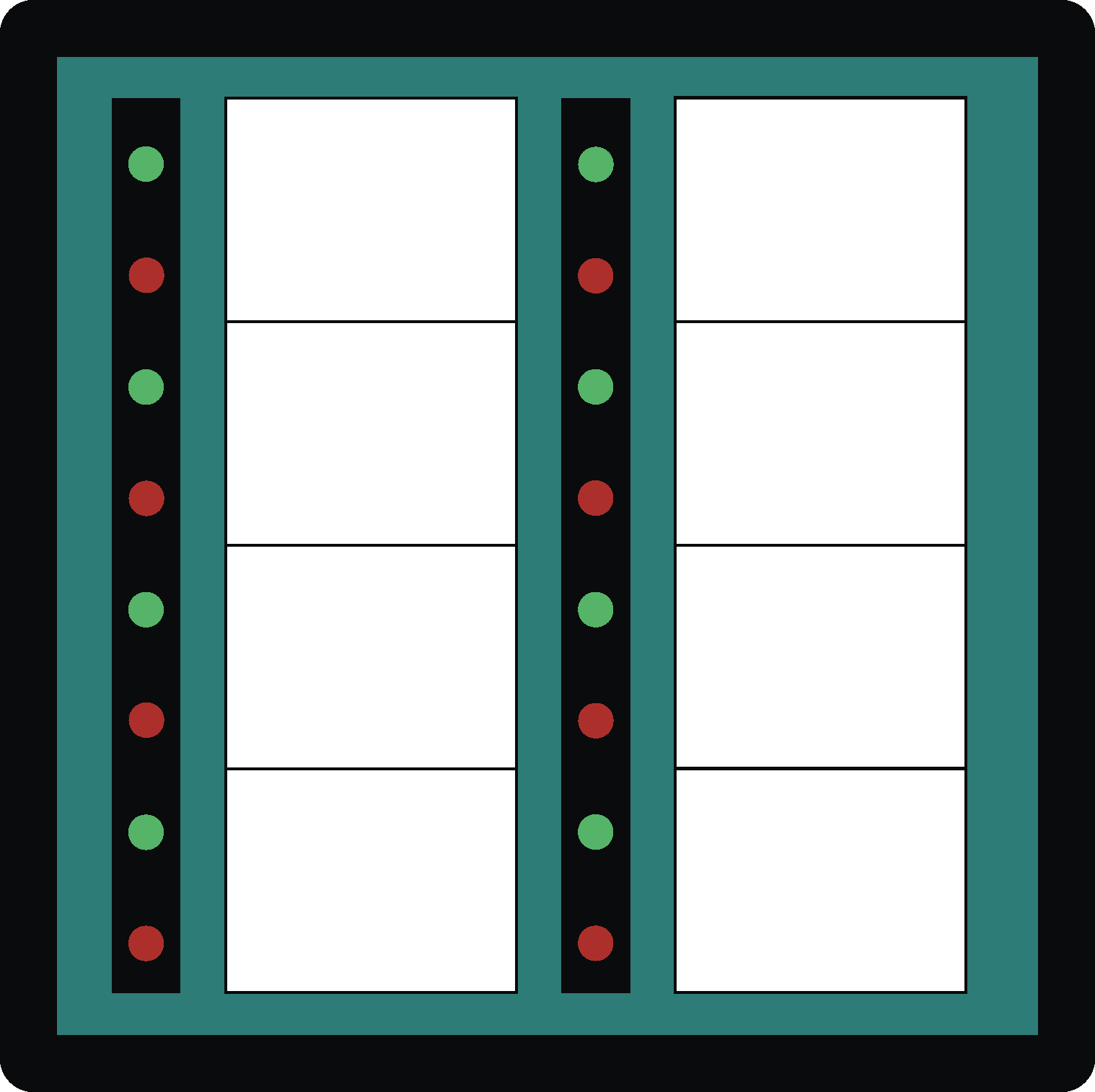

Das Gerät (F)LMBIL ist ein microprozessorgesteuertes Meldetableau mit 8 optischen Betriebs- und Störmeldungen. Die LED-Bestückung erfolgt als Standard in Grün/Rot. Optional sind auch die Farben Blau, Orange, Gelb und Weiß erhältlich. Über die von der Front zugänglichen DIP-Schalter können verschiedene Betriebsarten eingestellt werden, siehe unten. In der Ausführung FLMBIL erfolgt die Beschriftung mit in Folientaschen einschiebbaren Papierstreifen. Die Relaisausgänge dienen dem Anschluss einer Sammelmeldeleuchte und einer Hupe. Alle Geräte besitzen Eingänge für den Anschluss externer Bedientasten mit den Funktionen Lampenprüfen, Meldung quittieren und Hupe quittieren. Optional sind integrierte Bedientasten erhältlich.
Der eingebaute Microprozessor erlaubt eine flexible Anpassung an Sonderwünsche.

Über DIP-Schalter einstellbare Funktionen:

  • Arbeitsstrom-/ Ruhestromprinzip umschaltbar
  • Speicher Ein/ Aus
  • Erstwert-/ Neuwertmeldung
  • Kombinierte Betriebs-/ Störmeldeanzeige



Technische Daten

Typ LMBIL FLMBIL
Standardhilfsspannung 24V AC/DC oder 230V AC 24V AC/DC oder 230V AC
Signalspannung 24V AC/DC 230V AC 24V AC/DC 230V AC
Leistungsaufnahme 5VA/Watt 5VA 5VA/Watt 5VA
Eingangsstrom (pro Kanal) ca. 5mA ca. 2mA ca. 5mA ca. 2mA
Relaisausgänge je 1 Wechsler, max. 250V/5A je 1 Wechsler, max. 250V/5A
LED-Größe 3 mm / 5 mm 5 mm


Klemmenbeschreibung

E1-E16

Signaleingang, L/+

GND E1-E8, E9-E16 Bezugspotential Signaleingang, N/-
L, N, PE Hilfsspannungseingang
T-GND Bezugspotential für Taster
LP, LQ, HQ Eingang für externe Bedientaster
11 / 12 / 14 Sammelmeldung (Lampe)
21 / 22 / 24 Neuwertmeldung (Hupe)



Bestellbeispiel

FLMBI96-8.2   5 mm für 24V AC/DC



Optionen:
-T Integrierte Bedientasten
-U1 Galvanisch getrennte Hilfsspannung 12, 24, 42V AC/DC oder 60V DC
-U2 Galvanisch getrennte Hilfsspannung 110 oder 220V DC (mit einem externen DC/DC-Wandler)
