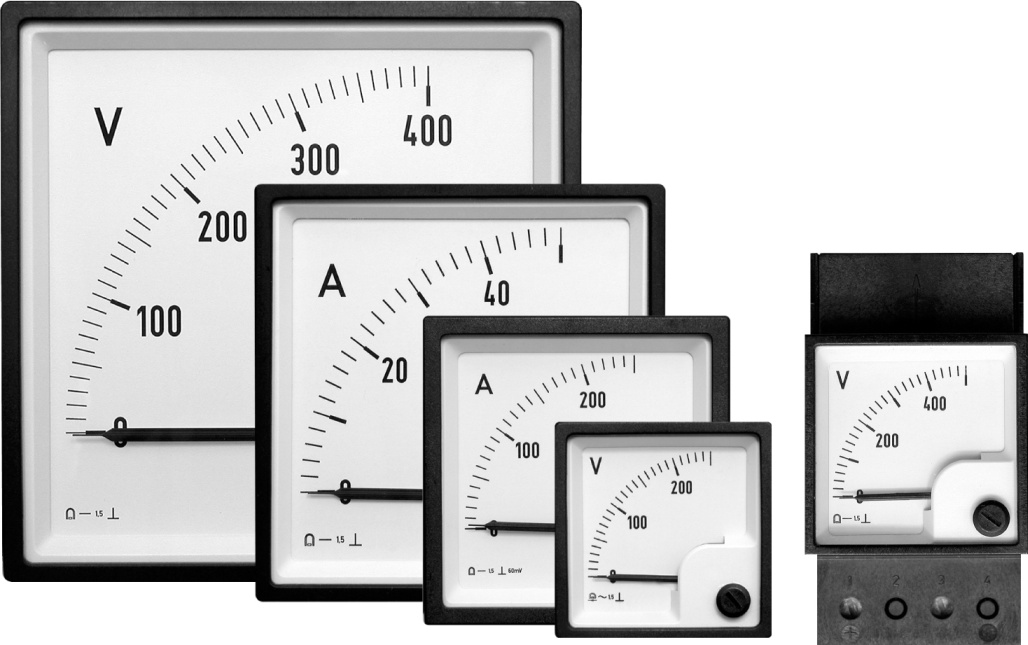

DC Strom- und Spannungsmessung
Gute Ablesbarkeit
Linearer 90° Skalenverlauf (PQ)
Linearer 240° Skalenverlauf (KPQ)

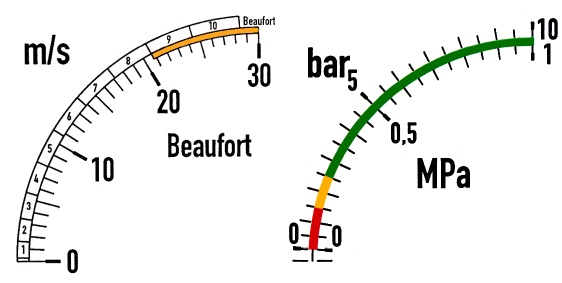

Wechselskala
Hohe Rüttel- und Stoßfestigkeit
Klemmenabdeckung nach VGB 04 (Option)
Diese Instrumente sind für den Einbau in Stark- und Schwachstromanlagen bestimmt, wo Messungen von DC Gleichstrom und Gleichspannung mit kleinem Eigenverbrauch erforderlich sind. Das Kernmagnetmesswerk ist gegen Fremdfeldeinflüsse weitgehend unempfindlich. Durch Federlagerung der Drehspule ist das Messwerk gegenüber mechanischen Stoss- und Schüttelbeanspruchungen geschützt.
Das Kernmagnetmesswerk bestehet aus einer Spule, die drehbar gelagert ist, damit sie zwischen einem zentralen Dauermagneten mit einem ihn umgebenden Weicheisenring rotieren kann. Der Zeiger ist mit der Spule über die Systemachse verbunden. Dieses System garantiert eine Immunität gegen äußere Magnetfelder. Die Skalen können mit jeder Dimensionsbezeichnung geliefert werden, und linear oder logarithmisch aufgebaut sein. Ein mechanisch - oder elektrisch unterdrückter Nullpunkt ist ebenfalls möglich. (Live-Zero) Die spezielle Geräteausführung ermöglicht einen schnellen Austausch der Skala. Die Geräte eignen sich zum Anschluss an einen Messumformer mit einem DC-Normausgangssignal oder einen externen Nebenwiderstand mit xmV Spannungsabfall.
Genauigkeitsklasse
1.5 (entsprechend EN 60 051)
Gehäuse
Polycarbonat selbstverlöschend, entsprechend UL 94 V-0
Schutzart
Gehäuse IP 52Anschlussklemmen IP 00 (IP 20 bei Baugröße 45)entsprechend 60529: 1989
Gebrauchslage
senkrecht ± 5°
Eigenverbrauch
Strommesser 0,3...1,2 VASpannungsmesser 1,5...4,0 VA
Klimaklasse
2 entsprechend VDE/VDI 3540
Temperatur
Referenzbereich +18 … +28°CArbeitsbereich -25 … +55°CLagerung -40 … +70°C
Relative Luftfeuchte
≤ 80 % (ohne Betauung)
Nennwert [µA]
40 µA1) bis zu 600 µA
Nennwert [mA]
1 mA bis zu 600 mA oder 4-20 mA
Nennwert [A] - Stromwandler
1 A bis zu 100 A 2), 60 mV, 5 mA
Strommessung über einen ext. Nebenwiderstand
60 mV oder 150 mV
1) 40 und 60 μA nur für horizontalen Einbau2) Messbereiche größer 60 A, (10 A PQ 45 / 25 A PQ 48) nur mit separatem Nebenwiderstand, kalibriert auf 0,035 Ω Leitungswiderstand, bei einem Messgerätestrom von bis zu 5 mA
Nennwerte [mV]
100 mV bis zu 600 mV
Nennwert [V]
1 V bis zu 600 V
